Плетёнка ПМСО: описание, расшифровка, характеристики и аналоги

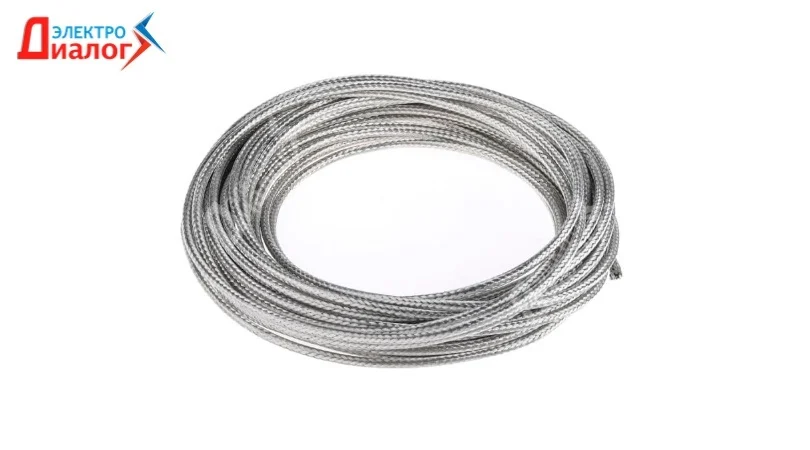

Фото: Плетёнки металлические экранирующие ультралёгкие медные посеребрённые ПМСО

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений плетёнки ПМСО

тип изделия: плетёнка

материал изделия: медная

покрытие проволоки: посеребрённая (покрытая серебром)

конструктивная особенность изделия: облегчённая (ультралёгкая)

Основные элементы конструкции плетёнки ПМСО

Плетёнки экранирующие металлические – для производства используются медные покрытые серебром проволоки номинальным диаметром 0,06; 0,07 и 0,08 мм (выбор нужного диаметра зависит от типоразмера плетёнки).

Плетение – непосредственно производственный процесс создания продукта состоит из этапов:

Тростка процесс в результате которого собирается в ряд несколько проволок;
Плетёная оплётка производится на специальном оплёточном станке.

В процессе производства задаётся тип и угол плетения от которого зависит плотность и гибкость изделия.

Варианты конструкций и параметры плетёнок марки ПМСО представлены в таблице:

Типоразмеры плетёнки	Диаметр экранируемого провода (жгута), мм		Диаметр проволоки, мм	Расчётная масса, кг/км	Максимальная рабочая температура, °С
Типоразмеры плетёнки	min	max	Диаметр проволоки, мм	Расчётная масса, кг/км	Максимальная рабочая температура, °С
ПМСО 2х4	2	4	0,06	3,9	+200
ПМСО 4х6	4	6	0,06	5,5
ПМСО 6х10	6	10	0,06	10,1
ПМСО 10х16	10	16	0,07	15,2
ПМСО 16х24	16	24	0,07	27,9
ПМСО 24х32	24	32	0,08	40,8
ПМСО 32х40	32	40	0,08	48,5
ПМСО 40х55	40	55	0,08	61,2

Назначение и область применения плетёнки ПМСО

Плетёнки экранирующие ультралёгкие на основе медных лужёных (покрытых) проволок предназначены для использования в качестве гибких экранов для защиты одиночных проводов и кабелей или проводов и кабелей, объединённых в жгут, от внешних воздействий электромагнитных полей (излучения), а также для защиты от механических повреждений.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства плетёнки ПМСО

Нормативный документ (ГОСТ, ТУ, СТО): ТУ 16.К168-003-2007.
Рабочая температура при длительной эксплуатации в окружающей среде: от -150 °С до +200 °С.
Работа при относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С.
Поверхностная плотность плетения не менее 80 %.
По требованию заказчика допускается изготовление и поставка плетёнок с разной плотностью плетения.
Преимущества:

позволяет уменьшить массу изделия без изменения конструктивных параметров;
нормирована по экранирующей способности;
сохранение размеров при растяжении.

Строительная длина: 3,0 метра.
Минимальный срок сохраняемости 25 лет.
Срок службы в составе изделия 15 лет. Фактический срок службы не ограничивается указанным, а определяется техническим состоянием изделия.
Гарантийный срок эксплуатации: 6 месяцев (со дня ввода в работу).
Гарантийный срок хранения: 1 год (со дня получения потребителем).

Ближайшие аналоги (замены)* плетёнки ПМСО (6)
