Плетёнка ПМН: описание, расшифровка, характеристики и аналоги

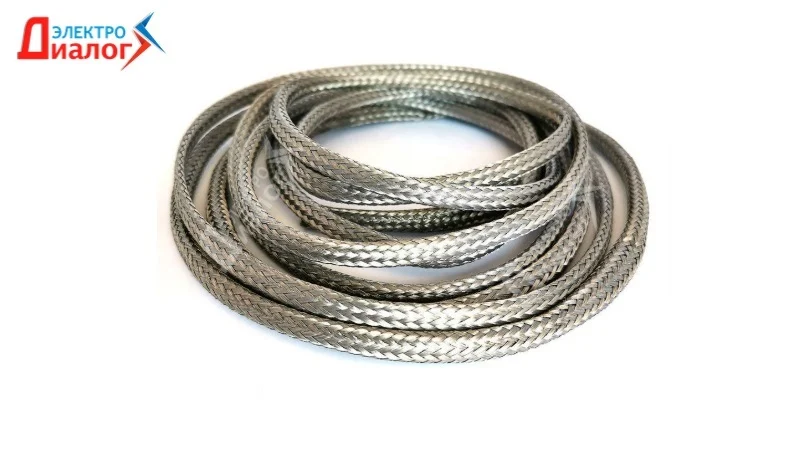

Фото: Плетёнки металлические экранирующие медные никелированные ПМН

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений плетёнки ПМН

тип изделия: плетёнка

материал изделия: медная

покрытие проволоки: никелированная (покрытая никелем)

Основные элементы конструкции плетёнки ПМН

Плетёнки экранирующие металлические – для производства используются медные покрытые никелем проволоки номинальным диаметром 0,12; 0,15; 0,20 и 0,30 мм (выбор нужного диаметра проволоки зависит от типоразмера плетёнки и параметров заказчика).

Плетение – непосредственно производственный процесс создания продукта состоит из этапов:

Тростка процесс в результате которого собирается в ряд несколько проволок;
Плетёная оплётка производится на специальном оплёточном станке.

В процессе производства задаётся тип и угол плетения от которого зависит плотность и гибкость изделия.

Варианты конструкций и параметры плетёнок марки ПМН представлены в таблице:

Типоразмеры плетёнки	Диаметр проволоки, мм	Электрическое сопротивление, Ом/км, не более	Расчётная масса, кг/км	Максимальная рабочая температура, °С
ПМН 2х4	0,12	20,30	8,4	+250
ПМН 4х5	0,12	20,20	9,4
ПМН 3х6	0,12	20,20	13,1
ПМН 3х6	0,15	15,00	20,0
ПМН 6х10	0,15	8,32	24,6
ПМН 10х16	0,15	6,30	54,4
ПМН 10х16	0,20	3,30	61,2
ПМН 12х18	0,20	3,45	104,0
ПМН 16х24	0,30	1,45	137,7
ПМН 24х30	0,30	1,66	157,4
ПМН 24х32	0,30	1,63	178,1
ПМН 30х40	0,30	-	196,7
ПМН 40х55	0,30	-	236,1

Назначение и область применения плетёнки ПМН

Плетёнки экранирующие на основе медных никелированных проволок предназначены для использования в качестве гибких экранов для защиты одиночных проводов и кабелей или проводов и кабелей, объединённых в жгут, от внешних воздействий электромагнитных полей (излучения), а также для защиты от механических повреждений.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства плетёнки ПМН

Нормативный документ (ГОСТ, ТУ, СТО): ТУ 16.К168-003-2007; ТУ 16.К76-251-2012.
Вид климатического исполнения «В», категория размещения 2 по ГОСТ 15150-69.
Рабочая температура при длительной эксплуатации в окружающей среде: от -150 °С до +250 °С.
Работа при относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С.
Поверхностная плотность плетения не менее 80 %.
По требованию заказчика допускается изготовление и поставка плетёнок с разной плотностью плетения.
Преимущества:

позволяет уменьшить массу изделия без изменения конструктивных параметров;
нормирована по экранирующей способности;
сохранение размеров при растяжении.

Строительная длина: 3,0 метра.
Минимальный срок сохраняемости 25 лет.
Срок службы в составе изделия 25 лет.
Гарантийный срок эксплуатации: 6 месяцев (со дня ввода в работу).
Гарантийный срок хранения: 1 год (со дня получения потребителем).
