Плетёнка ПЭЛА: описание, расшифровка, характеристики и аналоги

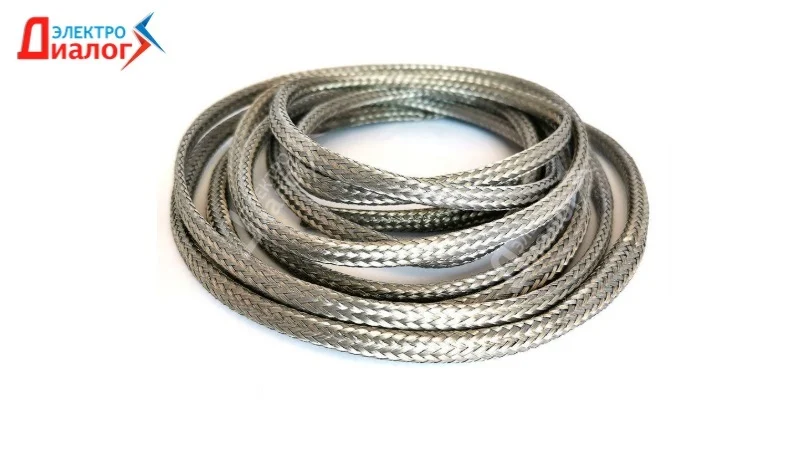

Фото: Плетёнки металлические экранирующие сверхлёгкие алюминиевые лужёные ПЭЛА

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений плетёнки ПЭЛА

тип изделия: плетёнка

назначение изделия: экранирующая

покрытие изделия: лужённая (покрытая оловом)

материал изделия: алюминиевая

Основные элементы конструкции плетёнки ПЭЛА

Плетёнки экранирующие металлические – для производства используются лужёные проволоки из облегчённого алюминиевого сплава номинальным диаметром 0,12; 0,14 и 0,20 мм (выбор нужного диаметра проволоки зависит от типоразмера плетёнки и параметров заказчика). Размеры экранируемых изделий в диапазоне по диаметру от 2 до 55 мм.

Плетение – непосредственно производственный процесс создания продукта состоит из этапов:

Тростка процесс в результате которого собирается в ряд несколько проволок;
Плетёная оплётка производится на специальном оплёточном станке.

В процессе производства задаётся тип и угол плетения от которого зависит плотность и гибкость изделия.

Варианты конструкций и параметры плетёнок марки ПЭЛА представлены в таблице:

Типоразмеры плетёнки	Диаметр проволоки, мм	Электрическое сопротивление, Ом/км, не более	Расчётная масса, кг/км	Максимальная рабочая температура, °С
ПЭЛА 2х3	0,12	53,5	2,71	155
ПЭЛА 3х4	0,12	41,8	3,37	155
ПЭЛА 4х6	0,12	29,6	5,35	155
ПЭЛА 6х10	0,12	17,3	8,04	155
ПЭЛА 10х16	0,12	10,5	14,13	155
ПЭЛА 16х24	0,12	6,8	20,03	155
ПЭЛА 24х32	0,12	4,9	28,21	155
ПЭЛА 32х40	0,12	4,3	32,09	155
ПЭЛА 2х3	0,14	39,3	3,70	155
ПЭЛА 3х4	0,14	31,4	4,71	155
ПЭЛА 4х6	0,14	22,4	6,52	155
ПЭЛА 6х10	0,14	14,5	9,56	155
ПЭЛА 10х16	0,14	10,1	16,42	155
ПЭЛА 16х24	0,14	6,3	24,56	155
ПЭЛА 24х32	0,14	4,2	32,97	155
ПЭЛА 32х40	0,14	3,3	38,30	155
ПЭЛА 40х55	0,14	2,3	54,50	155
ПЭЛА 3х4	0,20	19,3	7,58	155
ПЭЛА 4х6	0,20	15,4	9,39	155
ПЭЛА 6х10	0,20	10,1	14,03	155
ПЭЛА 10х16	0,20	6,2	22,38	155
ПЭЛА 16х24	0,20	4,2	33,56	155
ПЭЛА 24х32	0,20	3,1	44,59	155
ПЭЛА 32х40	0,20	2,5	55,62	155
ПЭЛА 40х55	0,20	1,9	78,11	155

Назначение и область применения плетёнки ПЭЛА

Плетёнки экранирующие сверхлёгкие на основе алюминиевых лужёных проволок предназначены для защиты проводов и кабелей от внешнего воздействия электромагнитного излучения.
Применяются в авиационной, ракетно-космической техники, радиоэлектронной аппаратуре.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства плетёнки ПЭЛА

Нормативный документ (ГОСТ, ТУ, СТО): ТУ 16.К76-244-2010; ТУ 16.К77-251-2012.
Рабочая температура при длительной эксплуатации в окружающей среде: от -100 до +155 °С (термостойкость).
Работа при относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С.
Поверхностная плотность плетения не менее 80 %.
Затухание экранирования при минимальной поверхностной плотности не менее 35 дБ.
Преимущества:

позволяет уменьшить массу изделия без изменения конструктивных параметров;
нормирована по экранирующей способности и испытана в вакууме и условиях радиации;
хорошая паяемость, сохранение размеров при растяжении, взаимозаменяемость с плетёнкой ПМЛ.

Строительная длина 2,5 м.
Срок службы не менее 20 лет. Фактический срок службы не ограничивается указанным, а определяется техническим состоянием изделия.

Ближайшие аналоги (замены)* плетёнки ПЭЛА (2)
