Провода СИПн-2: описание, расшифровка, характеристики и аналоги

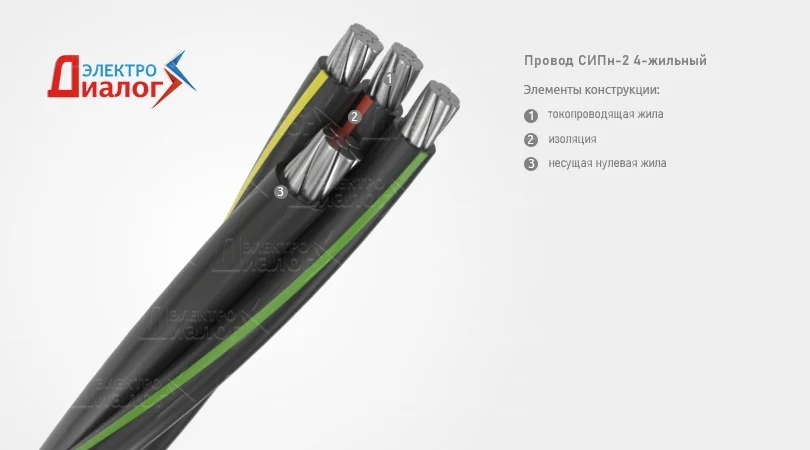

Фото: Провод СИПн-2 4-жильный

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений провода СИПн-2

самонесущий

изолированный

тип кабельного изделия: провод

основными пожарные характеристики: не распространяет горение

вариант конструктивного исполнения (тип конструкции): с изолированной нулевой несущей жилой

Основные элементы конструкции провода СИПн-2

Токопроводящая жила – алюминиевая (Al) многопроволочная, круглой формы, уплотнённая.
Примечание: прочность при растяжении алюминиевых проволок до их скрутки в жилу должна быть не менее 120 Н/мм².

Число проволок в токопроводящих жилах, их наружный диаметр, электрическое сопротивление соответствуют значениям, указанным в таблице:

Номинальное сечение основных токопроводящих жил, мм²	Число проволок в жиле, шт.	Наружный диаметр жилы, мм		Электрическое сопротивление жилы постоянному току на длине 1 км, Ом, не более
Номинальное сечение основных токопроводящих жил, мм²	Число проволок в жиле, шт.	минимальный	максимальный
16	7	4,60	5,10	1,910
25	7	5,70	6,10	1,200
35	7	6,70	7,10	0,868
50	7	7,85	8,35	0,641
70	7	9,45	9,95	0,443
95	7	11,10	11,70	0,320
95	19	11,00	12,00	0,320
120	19	12,50	13,10	0,253
150	19	14,00	14,50	0,206
185	19	15,45	16,15	0,164
240	19	17,75	18,45	0,125

Несущая нулевая жила – из алюминиевого сплава многопроволочная, круглой формы, уплотнённая.
Примечание: прочность при растяжении проволок из алюминиевого сплава до скрутки в жилу должна быть не менее 295 Н/мм², относительное удлинение при разрыве не менее 4 %, модуль упругости не менее 62*10³ Н/мм², коэффициент линейного расширения не более 23*10^-6 °С^-1.

Число проволок в нулевых несущих жилах, их наружный диаметр, прочность при растяжении, электрическое сопротивление соответствуют значениям, указанным в таблице:

Номинальное сечение нулевой несущей жилы, мм²	Число проволок в жиле, шт.	Наружный диаметр жилы, мм		Прочность при растяжении жилы, кН, не менее	Электрическое сопротивление жилы постоянному току на длине 1 км, Ом, не более
Номинальное сечение нулевой несущей жилы, мм²	Число проволок в жиле, шт.	минимальный	максимальный	Прочность при растяжении жилы, кН, не менее
25	7	5,70	6,10	7,4	1,380
35	7	6,70	7,10	10,3	0,986
50	7	7,85	8,35	14,2	0,720
54,6	7	9,20	9,60	16,6	0,630
70	7	9,45	9,95	20,6	0,493
95	7	11,10	11,70	27,9	0,363
95	19	12,20	12,90	27,9	0,363
120	19	12,50	13,10	35,2	0,288
150	19	13,90	14,50	43,4	0,236
185	19	15,45	16,15	53,5	0,188
240	19	17,75	18,45	69,5	0,145

Примечание: в проводах с нулевой несущей жилой сечением 50 мм² и более могут изготавливаться с одной, двумя или тремя вспомогательными жилами. Номинальное сечение вспомогательных жил для цепей наружного освещения 16; 25 или 35 мм², для цепей контроля 1,5; 2,5 или 4 мм².

Изоляция – из светостабилизированной самозатухающей сшитой композиции полиэтилена. Наноситься по токопроводящим жилам и несущей нулевой жиле экструдированным способом (впрессована), должна плотно прилегать и удаляться без повреждения. Цвет изоляции чёрный.

Номинальная толщина изоляции основных жил, нулевой несущей жилы и вспомогательных жил должна соответствовать указанной в таблице:

Номинальное сечение основных, нулевой несущей и вспомогательных жил, мм²	Номинальная толщина изоляции, мм
	основных жил и нулевой несущей жилы	вспомогательных жил
1,5 - 4	-	1,2
16 - 35	1,3	1,3
50 - 54,6	1,5	-
70 - 150	1,7	-
185 - 240	1,9	-

Усилие сдвига изоляции нулевой несущей жилы должно быть не менее значений, указанных в таблице:

Номинальное сечение нулевой несущей жилы, мм²	Усилие сдвига изоляции, Н, не менее
25	180
35	180
50	180
54,6	180
70	200
95	240

Маркировка изолированных жил бывает цветовая и буквенно-цифровая:

при цветовой маркировка на изоляцию наносятся продольные полосы, шириной не менее 1 мм, наиболее распространённые цвета при маркировке жёлтый, синий, красный, зелёный. Нулевая жила обычно выделяется синей полосой или без маркера.
при буквенно-цифровой маркировке выдавливают на изоляции или наносят печатным методом в виде В1, В2, В3. Размер каждого знака составляет не менее 2 мм в ширину и 5 мм в высоту, расстояние между повторами маркировки 50 см.

Скрутка – изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил должна иметь правое направление.

Шаг скрутки изолированных жил проводов с нулевой несущей жилой приведён в таблице:

Номинальное сечение основных жил, мм²	Шаг скрутки, см, не более	Номинальное сечение основных жил, мм²	Шаг скрутки, см, не более
16	80	95	110
25	80	120	120
35	85	150	130
50	90	185	140
70	100	240	150

Назначение и область применения провода СИПн-2

Провода самонесущие изолированные, не распространяющие горение на напряжение до 0,6/1 кВ применяются для выполнения ответвлений от воздушных линий электропередач к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69.
Прокладка проводов в воздушных линиях электропередачи должна соответствовать требованиям правил устройства электроустановок.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода СИПн-2

Вид климатического исполнения В, категории размещения 1, 2 и 3 по ГОСТ 15150.
Диапазон температур при эксплуатации от -60 °С до +50 °С.
Монтаж рекомендуется проводить при температуре окружающей среды не ниже -20 °С.
Провода должны быть стойки к монтажным изгибам.
Изолированная нулевая несущая жила должна быть стойкой к воздействию термомеханических нагрузок.
Радиус изгиба провода при прокладке и монтаже 10 наружных диаметров.
Провода не распространяют горение при одиночной прокладке.
Класс пожарной опасности по ГОСТ 31565-2012 соответствует О1.8.2.5.4.
Провода стойки к циклическому воздействию комплекса атмосферных факторов, включающего:

воздействие солнечного излучения;
воздействие температуры (70 ± 2) °С;
воздействие дождя;
воздействие температуры минус (40 ± 2) °С.

Допустимый нагрев токопроводящих жил при эксплуатации не превышает +90 °С в нормальном режиме и +250 °С при коротком замыкании.
Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25 °С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 100 Вт/м², и допустимые токи односекундного короткого замыкания должны соответствовать указанным в таблице:

Номинальное сечение основных жил, мм²	Допустимый ток нагрузки, А, не более	Допустимый ток односекундного короткого замыкания, кА, не более
16	100	1,5
25	130	2,3
35	160	3,2
50	195	4,6
70	240	6,5
95	300	8,8
120	340	10,9
150	380	13,2
185	436	16,5
240	515	22,0

Примечание: при расчётных температурах окружающей среды, отличающихся от +25 °С, следует применять поправочные коэффициенты, указанные в таблице:

Температура токопроводящей жилы, °С	Поправочные коэффициенты при температуре окружающей среды, °С
Температура токопроводящей жилы, °С	-5 и ниже	0	5	10	15	20	25	30	35	40	45	50
90	1,21	1,18	1,14	1,11	1,07	1,04	1,00	0,96	0,92	0,88	0,83	0,78

Активное сопротивление токопроводящих жил проводов при +90 °С на частоте 50 Гц приведено в таблице:

Токопроводящая жила	Активное сопротивление токопроводящих жил на длине 1 км, Ом, не более
	при номинальном сечении токопроводящих жил, мм²
	16	25	35	50	70	95	120	150	185	240
из алюминиевых проволок	2,448	1,540	1,111	0,822	0,568	0,411	0,325	0,265	0,211	0,162
из проволок из алюминиевого сплава	-	1,770	1,262	0,923	0,632	0,527	0,466	0,303	0,241	0,188

Расчётное значение индуктивного сопротивления изолированных проводов приведены в таблице:

Маркоразмер провода	Расчётное значение индуктивного сопротивления провода на длине 1 км, Ом
Маркоразмер провода	основных жил	нулевой несущей жилы
3х16+1х25	0,0865	0,0739
3х25+1х35	0,0827	0,0703
3х35+1х50	0,0802	0,0691
3х50+1х50	0,0794	0,0687
3х50+1х70	0,0799	0,0685
3х70+1х70	0,0785	0,0679
3х70+1х95	0,0789	0,0669
3х95+1х70	0,0758	0,0669
3х95+1х95	0,0762	0,0656
3х120+1х95	0,0745	0,0650
3х150+1х95	0,0730	0,0647
3х185+1х95	0,0723	0,0649
3х240+1х95	0,0705	0,0647

Строительная длина проводов согласовывается при заказе.
Срок службы проводов не менее 40 лет.
Гарантийный срок эксплуатации 3 года. Гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Ближайшие аналоги (замены)* провода СИПн-2 (1)
