Провод СИП-4

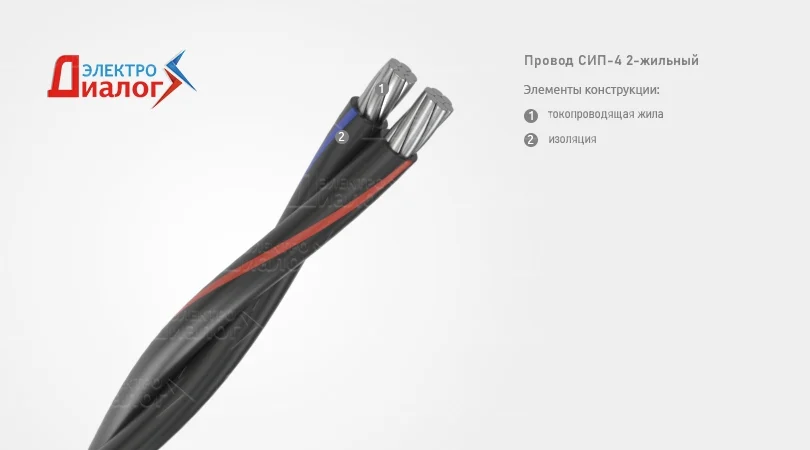

Токопроводящая жила – алюминиевая (Al) многопроволочная, круглой формы, уплотнённая. Исключение, жила сечением 10 мм² имеет однопроволочную конструкцию.
Примечание: прочность при растяжении алюминиевых проволок до их скрутки в жилу должна быть не менее 120 Н/мм².

Число проволок в токопроводящих жилах, их наружный диаметр, электрическое сопротивление соответствуют значениям, указанным в таблице:

Изоляция – из светостабилизированного сшитого полиэтилена или из светостабилизированного термопластичного полиэтилена. Наноситься по токопроводящим жилам экструдированным способом (впрессована), должна плотно прилегать и удаляться без повреждения. Цвет изоляции чёрный.

Номинальная толщина изоляции основных и вспомогательных жил должна соответствовать указанной в таблице:

Маркировка изолированных жил бывает цветовая и буквенно-цифровая:

• при цветовой маркировка на изоляцию наносятся продольные полосы, шириной не менее 1 мм, наиболее распространённые цвета при маркировке жёлтый, синий, красный, зелёный. Нулевая жила обычно выделяется синей полосой, либо без цветовой отметки (полностью чёрная).
• при буквенно-цифровой маркировке выдавливают на изоляции или наносят печатным методом в виде В1, В2, В3. Размер каждого знака составляет не менее 2 мм в ширину и 5 мм в высоту, расстояние между повторами маркировки 50 см.

Скрутка – изолированные жилы проводов должны быть скручены между собой. Скрутка жил должна иметь правое направление.
Шаг скрутки изолированных жил проводов без нулевой несущей жилы должен быть не более 45 см.

Провода самонесущие изолированные без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного полиэтилена предназначены для воздушных линий электропередачи на напряжение 0,6/1 кВ включительно частотой 50 Гц предназначены для ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений, в атмосфере воздуха типов II и III по ГОСТ 15150-69.

Примечание: зарубежными аналогами провода являются провода AВС (Aerial Bundle Cable BS 7870-5, HD 626 S1, EN 60228, ASNZS 3560.1), AsXS (Польша, WT-92/K-396; PN-HD 626 S1:2002/A2:2003), NFA2X 0,6/1 kV (Германия, HD 626 S1; DIN VDE 0276 part 626), ALUS 1 kV (Швеция, SS 424 14 26; HD 626 S1 part1; HD 626 S1 part2; HD 626 S1 part3 section L), EX (Норвегия, HD 626 S1, part 3I), E-A2Y 0,6/1 kV (Австрия, HD 626 S1, ÖVE/ÖNORM E8200-626 ), U-1000 AR2V TORSADE (Франция, IEC 60502-1, NF C32-321), FR-N1XD4-AR (X00-A) и FR-N1XD9-AR (X00/0-A) (Франция, HD 626 S1, JUS N.C5.250, NF C33-209).

• Вид климатического исполнения В, категории размещения 1, 2 и 3 по ГОСТ 15150.
• Диапазон температур при эксплуатации от -60 °С до +50 °С.
• Монтаж рекомендуется проводить при температуре окружающей среды не ниже -20 °С.
• Провода должны быть стойки к монтажным изгибам.
• Радиус изгиба провода при прокладке и монтаже 10 наружных диаметров.
• Провода стойки к циклическому воздействию комплекса атмосферных факторов, включающего:
• воздействие солнечного излучения;
• воздействие температуры (70 ± 2) °С;
• воздействие дождя;
• воздействие температуры минус (40 ± 2) °С.
• Провода после выдержки в воде при температуре (20 ± 10) °С в течение не менее 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 минут 4 кВ.
• Допустимый нагрев токопроводящих жил при эксплуатации не превышает +90 °С в нормальном режиме и +250 °С при коротком замыкании.
• Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25 °С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 100 Вт/м², и допустимые токи односекундного короткого замыкания должны соответствовать указанным в таблице:

  Номинальное сечение токопроводящих жил, мм²	Допустимый ток нагрузки, А, не более	Допустимый ток односекундного короткого замыкания, кА, не более
  10	76	0,87
  16	100	1,5
  25	130	2,3
  35	160	3,2
  50	195	4,6
  70	240	6,5
  95	300	8,8
  120	340	10,9
  150	380	13,2
  185	436	16,5
  240	515	22,0

  Примечание: при расчётных температурах окружающей среды, отличающихся от +25 °С, следует применять поправочные коэффициенты, указанные в таблице:

  Температура токопроводящей жилы, °С	Поправочные коэффициенты при температуре окружающей среды, °С
  	-5 и ниже	0	5	10	15	20	25	30	35	40	45	50
  90	1,21	1,18	1,14	1,11	1,07	1,04	1,00	0,96	0,92	0,88	0,83	0,78

• Активное сопротивление токопроводящих жил проводов при +90 °С на частоте 50 Гц приведено в таблице:

  Токопроводящая жила	Активное сопротивление токопроводящих жил на длине 1 км, Ом, не более
  	при номинальном сечении токопроводящих жил, мм²
  	10	16	25	35	50	70	95	120	150	185	240
  из алюминиевых проволок	3,768	2,448	1,540	1,111	0,822	0,568	0,411	0,325	0,265	0,211	0,162

• Расчётное значение индуктивного сопротивления изолированных проводов приведены в таблице:

  Число и номинальное сечение токопроводящих жил, мм²	Расчётное значение индуктивного сопротивления провода на длине 1 км, Ом	Число и номинальное сечение токопроводящих жил, мм²	Расчётное значение индуктивного сопротивления провода на длине 1 км, Ом
  2х10	0,0870	4х10	0,0920
  2х16	0,0754	4х16	0,0821
  2х25	0,0717	4х25	0,0784
  2х35	0,0790	4х35	0,0870
  2х50	0,0770	4х50	0,0850
  2х70	0,0760	4х70	0,0850
  2х95	0,0740	4х95	0,0820
  2х120	0,0740	4х120	0,0820

• Строительная длина проводов согласовывается при заказе.
• Срок службы проводов не менее 40 лет.
• Гарантийный срок эксплуатации 3 года. Гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
