✨ Кабель МКШнг(A)-LS - описание, расшифровка, технические характеристики, аналоги

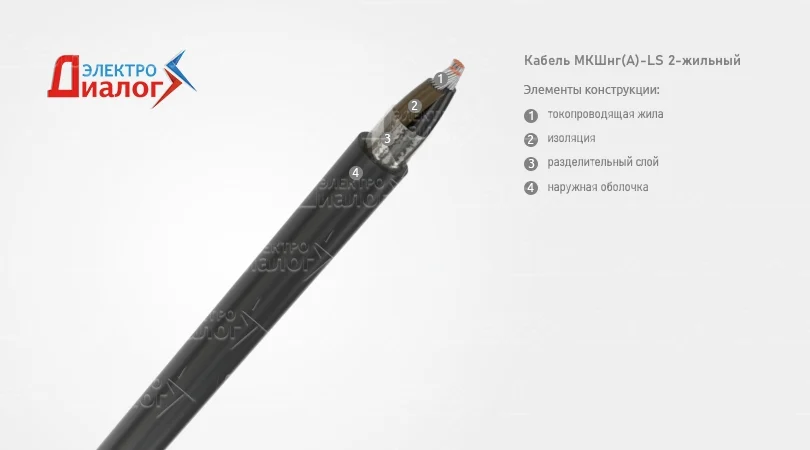

Фото: Кабель монтажный МКШнг(A)-LS 2 жилы

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений кабеля МКШнг(A)-LS

назначение: монтажный

тип кабельной продукции: кабель

защитный покров: в виде выпрессованного шланга (наружной оболочки) из поливинилхлоридного пластиката (ПВХ)

нг

не распространяет горение при групповой прокладке

(A)

категория показателя пожарной опасности

использованы материалы с пониженным дымо- и газовыделением (Low Smoke)

Основные элементы конструкции кабеля МКШнг(A)-LS

Токопроводящая жила – медная лужёная оловом (CuSn), многопроволочная. Соответствует ГОСТ 22483 (жилы токопроводящие для кабелей, проводов и шнуров). Номинальное сечение жилы от 0,35 мм² до 1,50 мм² включительно.

Конструктивные параметры жилы:

Диапазон номинальных сечений, мм²	Класс жил
0,35 до 0,50 включительно	4
0,75 до 1,50 включительно	2

Изоляция – из поливинилхлоридного пластиката (ПВХ) пониженной пожарной опасности. Номинальная толщина изоляции 0,50 мм, минимальная 0,40 мм. Плюсовой допуск не нормируется.
Изоляция должна плотно прилегать к токопроводящей жиле и удаляться без повреждения.

Изолированные жилы кабеля скручены между собой.
В каждом повиве должны быть две счётные жилы, отличающиеся цветом друг от друга и от остальных жил повива.

Разделительный слой – в виде обмотки из полиамидной или полиэтилентерефталатной плёнки. Допускается местный разрыв плёнки под оболочкой. Допускается изготовление кабеля без применения плёнки.

Наружная оболочка – из поливинилхлоридного пластиката (ПВХ) пониженной пожарной опасности, наложена поверх разделительного слоя (при его наличии) или поверх изолированных жил.
Номинальная толщина наружной оболочки должна быть 1,00 мм для кабелей с числом жил 2, 3, 5 и 7. Для кабелей с числом жил 10 и 14 толщина составляет 1,20 мм. Предельное отклонение от номинальной толщины оболочки до минус 20 %, плюсовой допуск не нормируется.

Назначение и область применения кабеля МКШнг(A)-LS

Силовые монтажные кабели рассчитаны на передачу переменного напряжения величиной не более 500 В частоты тока до 400 Гц либо постоянного напряжения максимально 750 В.
Многожильный низковольтный кабель применяются для выполнения неподвижных соединений между печатными платами и структурными блоками различных электрических приборов. Гибкие кабели предназначены для монтажа коммутационных узлов автоматических телефонных станций (АТС) и соединения радиоэлектронной аппаратуры. Допускается применять не экранированные кабели для монтажа контрольно-измерительных приборов, на точность показаний которых не влияет электромагнитное излучение.

Эксплуатация кабеля должна осуществляться в районах с умеренными, холодными или тропическими климатическими условиями.
Монтаж аппаратуры и оборудования осуществляться (ГОСТ 15150-69):

вне помещений (на открытом воздухе под навесом), если предусмотрена дополнительная защита от прямых солнечных лучей в течение всего периода эксплуатации;
в неотапливаемых помещениях, в том числе с высокой влажностью;
в помещениях с искусственным климатом.

Используются для групповой прокладки.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства кабеля МКШнг(A)-LS

Вид климатического исполнения УХЛ и Т, категории размещения 2 – 5 по ГОСТ 15150.
Кабель предназначен для эксплуатации при температуре окружающей среды: от -50 °С до +50 °С.
Монтаж кабеля без предварительного разогрева должен производиться при температуре не ниже: -15 °С.
В готовом виде кабели выдерживают испытание напряжением переменного тока значением 2 кВ в течение 5 мин.
Длительно допустимая температура нагрева жил при эксплуатации не более: +70 °С.
Кабели не распространяют горение при групповой прокладке по категории А.
Класс пожарной опасности по ГОСТ 31565-2012 соответствует П1б.8.2.2.2.
Строительная длина кабеля не менее: 60 м.
Гарантийный срок эксплуатации: 6 лет с момента ввода в работу.
Срок службы кабелей: 15 лет.
