✨ Кабель МКЭШ - описание, расшифровка, технические характеристики, аналоги

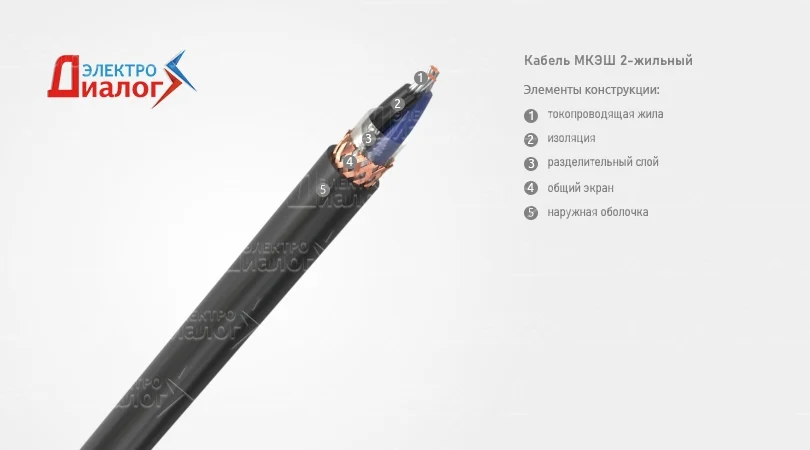

Фото: Кабель монтажный МКЭШ 2 жилы

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений кабеля МКЭШ

назначение: монтажный

тип кабельной продукции: кабель

экранированный

защитный покров: в виде выпрессованного шланга (наружной оболочки) из поливинилхлоридного пластиката (ПВХ)

Основные элементы конструкции кабеля МКЭШ

Токопроводящая жила – медная лужёная оловом (CuSn), многопроволочная. Соответствует ГОСТ 22483 (жилы токопроводящие для кабелей, проводов и шнуров). Номинальное сечение жилы от 0,35 мм² до 1,50 мм² включительно.

Конструктивные параметры жилы:

Диапазон номинальных сечений, мм²	Класс жил
0,35 до 0,50 включительно	4
0,75 до 1,50 включительно	2

Изоляция – из поливинилхлоридного пластиката (ПВХ). Номинальная толщина изоляции 0,50 мм, минимальная 0,40 мм. Плюсовой допуск не нормируется.
Изоляция должна плотно прилегать к токопроводящей жиле и удаляться без повреждения.

Изолированные жилы кабеля скручены между собой.
В каждом повиве должны быть две счётные жилы, отличающиеся цветом друг от друга и от остальных жил повива.

Разделительный слой – в виде обмотки из полиамидной или полиэтилентерефталатной плёнки.
Примечание: допускается производство кабеля без наложения обмотки поверх скрученных жил.

Общий экран – оплётка из медной (Cu) или медной лужёной (CuSn) проволоки диаметром не более 0,20 мм, плотностью не менее 65 % или из ленты алюмофлекса с контактным лужёным проводником под ней.

Наружная оболочка – из поливинилхлоридного пластиката (ПВХ), наложена поверх экрана.
Номинальная толщина наружной оболочки должна быть 1,20 мм для кабелей с числом жил 2, 3, 5 и 7. Для кабелей с числом жил 10 и 14 толщина составляет 1,40 мм. Предельное отклонение от номинальной толщины оболочки до минус 20 %, плюсовой допуск не нормируется.
На поверхности оболочки не должно быть наплывов, шероховатостей и вмятин, выводящих наружный диаметр по оболочке за предельные отклонения.

Назначение и область применения кабеля МКЭШ

Кабели предназначены для фиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжение до 500 В частотой до 400 Гц или постоянном напряжение до 750 В.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства кабеля МКЭШ

Вид климатического исполнения УХЛ и Т, категории размещения 2 – 5 по ГОСТ 15150.
Кабель предназначен для эксплуатации при температуре окружающей среды: от -50 °С до +50 °С.
Монтаж кабеля без предварительного разогрева должен производиться при температуре не ниже: -15 °С.
В готовом виде кабели выдерживают испытание напряжением переменного тока значением 2 кВ в течение 5 мин.
Длительно допустимая температура нагрева жил при эксплуатации не более: +70 °С.
Класс пожарной опасности по ГОСТ 31565-2012 соответствует О1.8.2.5.4.
Возможные модификации кабеля:

«М» медная жила (МКЭШМ);
«эм» общий экран из медных проволок (МКЭШ 4х0,75 эм);
«Эа» общий экран из алюмофольгированной пленки (МКЭШ 7х1 Эа);
«вб» с водоблокирующим элементом (МКЭШ 5х1,5 вб);
«УФ» в оболочке из ПВХ пластиката, могут изготавливаться из материалов, стойких к воздействию солнечного света (МКЭШ 10х0,75 УФ);
«МБ» в оболочке из ПВХ пластиката, могут изготавливаться из маслобензостойких материалов (МКЭШ 14х0,75 МБ);
«ХЛ» хладостойкое исполнение (МКЭШ-ХЛ).

Строительная длина кабеля не менее: 25 м.
Гарантийный срок эксплуатации: 6 лет с момента ввода в работу.
Срок службы кабелей: 15 лет.
