Кабель АВВГ-Пнг(A)

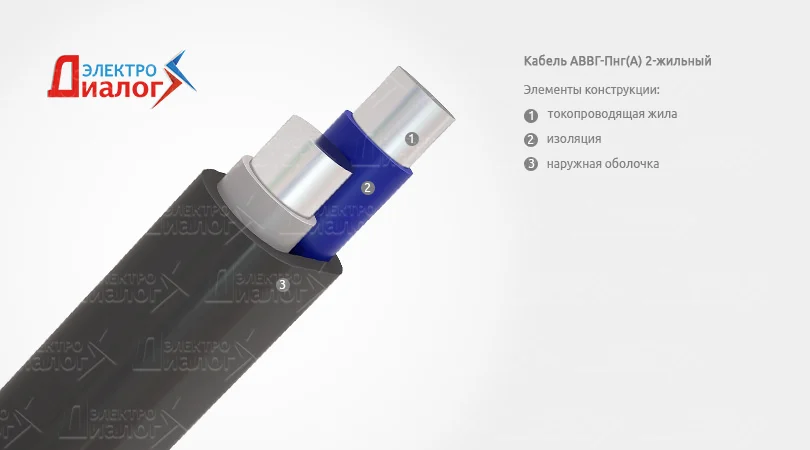

Токопроводящая жила – алюминиевая (Al), однопроволочная, круглой формы. Соответствует 1 классу по ГОСТ 22483 (жилы токопроводящие для кабелей, проводов и шнуров).

Номинальные напряжение кабелей, число и номинальное сечение основных жил указано в таблице:

Изоляция – из поливинилхлоридного пластиката (ПВХ) пониженной горючести. Изоляция должна плотно прилегать к токопроводящей жиле и удаляться без повреждения.
Изолированные жилы имеют отличительную расцветку. Расцветка сплошная или в виде продольной полосы шириной не менее 1 мм. Изоляция нулевой жилы (N) выполняется синего цвета, изоляция жилы заземления (PE) выполняется двухцветной (зелёно-жёлтой расцветки).

Цвет изоляции жил кабелей соответствует указанному в таблице:

Наружная оболочка – из поливинилхлоридного пластиката (ПВХ) пониженной горючести, накладывается поверх изолированных жил лежащих в одной плоскости, благодаря чему кабель имеет плоскую форму.

Кабели силовые плоские с пластмассовой изоляцией пониженной горючести предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц.
Для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год.
Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакад, галереях).

• Вид климатического исполнения УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150.
• Диапазон температур эксплуатации: от -50 °С до +50 °С.
• Стойки к воздействию повышенной относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С.
• Прокладка и монтаж без предварительного подогрева производится при температуре воздуха не ниже: -15 °С.
• Допустимый радиус изгиба кабелей при прокладке не менее 10 наружных диаметров.
• Допустимые усилия при прокладке кабелей по трассе не должны превышать 30 Н/мм² сечения жилы.
• Кабели в тропическом исполнение стойки к воздействию плесневых грибов.
• Кабели не распространяет горение при групповой прокладке по категории А.
• Класс пожарной опасности по ГОСТ 31565-2012 соответствует П1б.8.2.5.4.
• Допустимые температуры нагрева токопроводящих жил при эксплуатации:
• в нормальном режиме не более +70 °С;
• в режиме перегрузки не более +90 °С;
• при коротком замыкании (продолжительностью 5 секунд) не более +160/140 °С;
• при коротком замыкании по условию не возгорания не менее +350 °С.
• Строительная длина кабелей устанавливается при заказе.
• Условия транспортировки и хранения в части воздействия климатических факторов внешней среды по условиям ГОСТ 15150-69 должны соответствовать ОЖ4.
• Срок службы (исчисляется с даты изготовления) 30 лет.
• Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
• Срок хранения:
• на открытых площадках не более 2 лет;
• под навесом не более 5 лет;
• в закрытых помещениях не более 10 лет.
