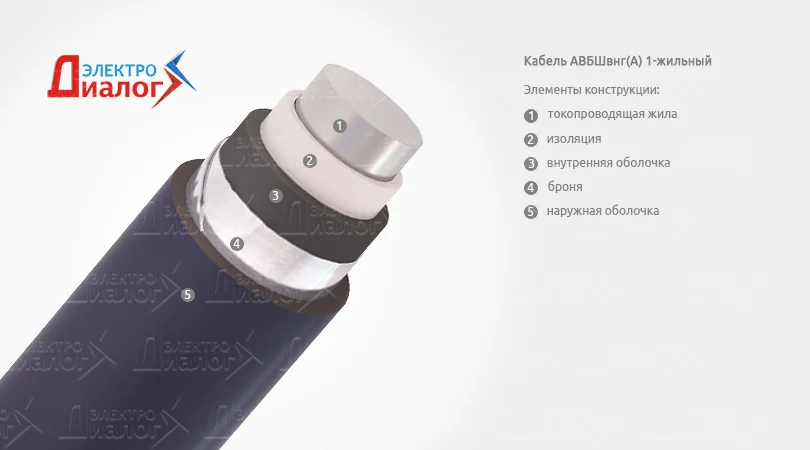

Кабель АВБШвнг(A)

Токопроводящая жила – алюминиевая (Al), одно- или многопроволочная, круглой, сегментной или секторной формы, класса гибкости 1 или 2 на основание стандарта ГОСТ 22483, соответствуют таблице 1. Число токопроводящих жил (не более 5): 1; 2; 3; 4; 5.
Номинальное сечение: 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 90; 120; 150; 185; 240; 300; 400; 500; 625; 630; 800; 1000. Номинальное сечение токопроводящих жил многожильных кабелей, не более: 400 мм². Номинальное сечение токопроводящих жил кабелей на номинальное напряжение 0,66 кВ, не более 50 мм².
Многожильные кабели должны иметь все жилы равного сечения. Токопроводящая жила меньшего сечения круглая или секторная, одно- или многопроволочная уплотнённая в зависимости от класса основных жил в кабеле.
Обозначение жил в кабеле: ож - однопроволочная жила; ок - однопроволочная круглая; оc - однопроволочная секторная; мж, мп, мн - многопроволочная жила; мк - многопроволочная круглая; мс - многопроволочная секторная.
Четырёхжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую (N) или заземления (PE)) в соответствии с таблицей 2.

Таблица 1. Исполнение и форма токопроводящей жилы (одно- или многопроволочной) соответствуют номинальным сечениям приведённым ниже:

Таблица 2. Допустимые сечения в многожильных кабелях со вспомогательной жилой меньшего размера (нулевая или заземления) приведены ниже:

Изоляция – из поливинилхлоридного пластиката (ПВХ), номинальной толщиной 0,6-3,0 мм. Изолированные токоведущие жилы кабелей имеют отличительную цветовую расцветку или цифровую маркировку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной зелёно-жёлтой (ж/з) расцветки, при этом один из цветов должен покрывать не менее 30 % и не более 70 % поверхности изоляции, а другой остальную часть. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должны соответствовать требованиям ГОСТ 31996-2012, приведён в таблице 3.
Допускается по согласованию с заказчиком маркировка основных изолированных жил цифрами, начиная с единицы. Жила заземления и нулевая жила не имеют маркировку цифрами.
Изоляция одножильных кабелей может быть любого цвета из указанных в таблице 3 по согласованию с заказчиком. По согласованию с Потребителем допускается любое сочетание цветов изоляции основных жил.

Таблица 3. Цвет изоляции (отличительная расцветка) жил одно- и многожильных кабелей:

Скрутка – изолированные жилы многожильных кабели скручены в сердечник повивной скруткой с оптимальным шагом скрутки.

Внутренняя оболочка – производится из поливинилхлоридного пластиката (ПВХ) пониженной горючести.

Броня – соответствует ГОСТ 7006 типа Б, имеет следующую конструкцию: две стальные оцинкованные ленты толщиной 0,30 мм, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней, при этом зазор между витками каждой ленты не должен превышать 50 % ширины ленты.
Примечание: для одножильных кабелей могут использовать брони ленты из алюминия, или лент из алюминиевого сплава.

Наружная (внешняя) оболочка – защитный шланг из поливинилхлоридного пластиката (ПВХ) пониженной горючести.
Номинальная толщина внешней оболочки соответствует категории Обп-2 по ГОСТ 23286-78, при этом номинальное значение толщины оболочки одножильных кабелей не менее 1,4 мм, многожильных не менее 1,8 мм.
Цвет оболочки чёрный, другие возможны цвета по согласованию с заказчиком.

Силовые кабели используется для стационарной прокладки силовых линий, посредством которых происходит передача переменного напряжения величиной 0,66, 1 или 3 кВ с частотой тока не более 50 Гц, в том числе для подключения распределительных щитов (шкафов). Бронированный кабель пониженной горючести применяют для подключения технологического оборудования предприятий тяжёлой и лёгкой промышленности, эксплуатация осуществляется, где существует опытность механических повреждений. Кроме того, одножильный кабель используют для построения сетей переменного тока с напряжением, не превышающим 2,4 кВ.

Прокладку алюминиевых кабелей с броней можно проводить:

• в тропических, умеренных и холодных климатических условиях;
• под открытым небом (на улице) по стенам зданий или строений без применения защитных мероприятий по защите от возможных механических повреждений и внешних воздействий;
• в траншеях (в земле), вырытых в грунтах любого типа (кроме пучинистых и просадочных);
• по поверхности грунта, если во время эксплуатации отсутствуют растягивающие усилия;
• по открытым и закрытым и открытым галереям, мостам, коллекторам, колодцам и другим кабельным сооружениям;
• внутри помещений (производственных, технических, подсобных).

Ввиду проведённых тестов и полученных результатов на основание ГОСТ IEC 60332-3-22-2011 часть 3-22 кабели допускается применять для неподвижной (фиксированной) групповой прокладки.

Электрический кабель используется для открытой прокладки по стенам помещений, строительным или кабельным конструкциям, лоткам и кабельным коробам во взрывоопасных зонах, относящихся к классам В-1б, В-1г, В-2 и В-2а.

Кабели с ленточной броней предназначены для прокладки горизонтальных, наклонных и вертикальных кабельных трасс.

• Вид климатического исполнения УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150, а так же для прокладки в почве.
• Диапазон температур эксплуатации: от -50 °С до +50 °С.
• Стойки к воздействию повышенной относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С.
• Прокладка и монтаж без предварительного подогрева производится при температуре воздуха не ниже -15 °С.
• Допустимый радиус изгиба кабелей при прокладке:
• одножильные не менее 10 наружных диаметров;
• многожильные не менее 7,5 наружных диаметров.
• Допустимые усилия при прокладке кабелей по трассе не должны превышать 30 Н/мм² сечения жилы.
• Кабели не распространяет горение при групповой прокладке по категории А.
• Класс пожарной опасности по ГОСТ 31565-2012 соответствует П1б.8.2.5.4.
• Кабели в тропическом исполнении стойки к воздействию плесневых грибов.
• Допустимые температуры нагрева токопроводящих жил при эксплуатации:
• в нормальном режиме не более +70 °С;
• в режиме перегрузки не более +90 °С;
• при коротком замыкании (продолжительностью 5 секунд) не более +160/140 °С;
• при коротком замыкании по условию не возгорания не менее +350 °С.
• Строительная длина кабелей для сечения основных жил:
• до 16 мм² составляет 450 м;
• от 25 до 70 мм² составляет 300 м;
• от 95 мм² и выше 200 м.
• Срок службы (исчисляется с даты изготовления) 30 лет.
• Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
• Срок хранения:
• на открытых площадках не более 2 лет;
• под навесом не более 5 лет;
• в закрытых помещениях не более 10 лет.

Допустимые токовые нагрузки кабелей с алюминиевыми жилами с изоляцией из ПВХ на номинальное напряжение 0,6/1 кВ, при температуре окружающей среды при прокладке в земле (глубина 0,7 м) +15 °С и +25 °С при прокладке на воздухе приведены в таблице:

Допустимые токи односекундного короткого замыкания для кабелей с алюминиевыми жилами с изоляцией из ПВХ на номинальное напряжение 0,6/1 кВ приведены в таблице:
