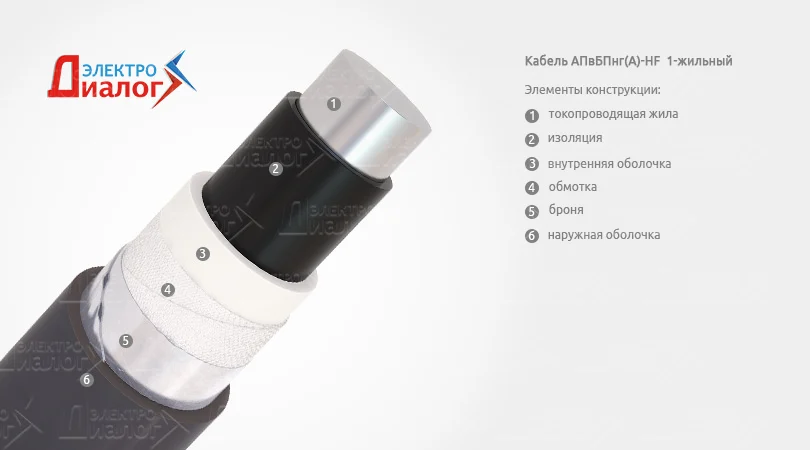

Кабель АПвБПнг(A)-HF

Токопроводящая жила – алюминиевая (Al), одно- или многопроволочная, круглой, сегментной или секторной формы, класса гибкости 1 или 2 на основание стандарта ГОСТ 22483, соответствуют таблице 1. Число токопроводящих жил (не более 5): 1; 2; 3; 4; 5.
Номинальное сечение: 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 90; 120; 150; 185; 240; 300; 400; 500; 625; 630; 800; 1000. Номинальное сечение токопроводящих жил многожильных кабелей, не более: 400 мм². Номинальное сечение токопроводящих жил кабелей на номинальное напряжение 0,66 кВ, не более 50 мм².
Многожильные кабели должны иметь все жилы равного сечения. Токопроводящая жила меньшего сечения круглая или секторная, одно- или многопроволочная уплотнённая в зависимости от класса основных жил в кабеле.
Обозначение жил в кабеле: ож - однопроволочная жила; ок - однопроволочная круглая; оc - однопроволочная секторная; мж, мп, мн - многопроволочная жила; мк - многопроволочная круглая; мс - многопроволочная секторная.
Четырёхжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую (N) или заземления (PE)) в соответствии с таблицей 2.

Таблица 1. Исполнение и форма токопроводящей жилы (одно- или многопроволочной) соответствуют номинальным сечениям приведённым ниже:

Таблица 2. Допустимые сечения в многожильных кабелях со вспомогательной жилой меньшего размера (нулевая или заземления) приведены ниже:

Изоляция – из сшитого полиэтилена (СПЭ), номинальной толщиной 0,6-3,0 мм. Изолированные токоведущие жилы кабелей имеют отличительную цветовую расцветку или цифровую маркировку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной зелёно-жёлтой (ж/з) расцветки, при этом один из цветов должен покрывать не менее 30 % и не более 70 % поверхности изоляции, а другой остальную часть. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должны соответствовать требованиям ГОСТ 31996-2012, приведён в таблице 3.
Допускается по согласованию с заказчиком маркировка основных изолированных жил цифрами, начиная с единицы. Жила заземления и нулевая жила не имеют маркировку цифрами.
Изоляция одножильных кабелей может быть любого цвета из указанных в таблице 3 по согласованию с заказчиком. По согласованию с Потребителем допускается любое сочетание цветов изоляции основных жил.

Таблица 3. Цвет изоляции (отличительная расцветка) жил одно- и многожильных кабелей:

Скрутка – изолированные жилы многожильных кабели скручены в сердечник повивной скруткой с оптимальным шагом скрутки.

Внутренняя оболочка – производится из полимерной композиции, не содержащей галогенов.
Примечание: по требованию Заказчика допускается наложение обмотки поверх внутренней оболочки из негорючего волокна.

Броня – соответствует ГОСТ 7006 типа Б, имеет следующую конструкцию: две стальные оцинкованные ленты толщиной 0,30 мм, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней, при этом зазор между витками каждой ленты не должен превышать 50 % ширины ленты.
Примечание: для одножильных кабелей могут использовать брони ленты из алюминия, или лент из алюминиевого сплава.

Наружная (внешняя) оболочка – защитный шланг из полимерной композиции, не содержащей галогенов.
Номинальная толщина внешней оболочки соответствует категории Обп-2 по ГОСТ 23286-78, при этом номинальное значение толщины оболочки одножильных кабелей не менее 1,4 мм, многожильных не менее 1,8 мм.

Кабели силовые, не распространяющие горение, с алюминиевыми жилами в изоляции из сшитого полиэтилена и оболочке из полимерных композиций, не содержащих галогенов, бронированные предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1; 3 и 6 кВ частоты 50 Гц, в том числе для эксплуатации в системах АС классов 2 и 3.
Применяются в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год.

Для прокладки без ограничения разности уровней по трассе, в том числе и на вертикальных участках.
Кабели подходят для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации.
Кабели используются для линий цепей питания и контроля электрооборудования атомных станций АС, электропроводок в офисных помещениях, оснащённых компьютерной и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений.

• Вид климатического исполнения В, категорий размещения 1 - 5 по ГОСТ 15150.
• Диапазон температур эксплуатации: от -50 °С до +50 °С.
• Стойки к воздействию повышенной относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С.
• Прокладка и монтаж без предварительного подогрева производится при температуре воздуха не ниже: -15 °С.
• Допустимый радиус изгиба кабелей при прокладке:
• одножильные не менее 10 наружных диаметров;
• многожильные не менее 7,5 наружных диаметров.
• Допустимые усилия при прокладке кабелей по трассе не должны превышать 30 Н/мм² сечения жилы.
• Кабели не распространяет горение при групповой прокладке по категории А.
• Класс пожарной опасности по ГОСТ 31565-2012 соответствует П1б.8.1.2.1.
• Дымообразование при горении тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40 %.
• Значение показателей коррозионной активности продуктов дымо-газовыделения при горении и тлении материалов изоляции, заполнения и оболочки должны соответствовать указанным в таблице:

  Наименование показателя	Значение
  1. Содержание газов галогеновых кислот в пересчёте на HCl, мг/г, не более	5,0
  2. Проводимость водного раствора с адсорбированными продуктами дымо-газовыделения, мкСм/мм, не более	10,0
  3. Показатель pH (кислотное число), не менее	4,3

• Допустимые температуры нагрева токопроводящих жил при эксплуатации:
• в нормальном режиме не более +90 °С;
• в режиме перегрузки не более +130 °С;
• при коротком замыкании (продолжительностью 5 секунд) не более +250 °С;
• при коротком замыкании по условию не возгорания не менее +400 °С.
• Строительная длина кабелей оговаривается при заказе.
• Срок службы (исчисляется с даты изготовления) 30 лет.
• Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
• Срок хранения:
• на открытых площадках не более 2 лет;
• под навесом не более 5 лет;
• в закрытых помещениях не более 10 лет.

Допустимые токовые нагрузки кабелей с алюминиевыми жилами с изоляцией из сшитого полиэтилена на номинальное напряжение 0,6/1 кВ, при температуре окружающей среды при прокладке в земле (глубина 0,7 м) +15 °С и +25 °С при прокладке на воздухе приведены в таблице:

Допустимые токи односекундного короткого замыкания для кабелей с алюминиевыми жилами с изоляцией из сшитого полиэтилена на номинальное напряжение 0,6/1 кВ приведены в таблице:
