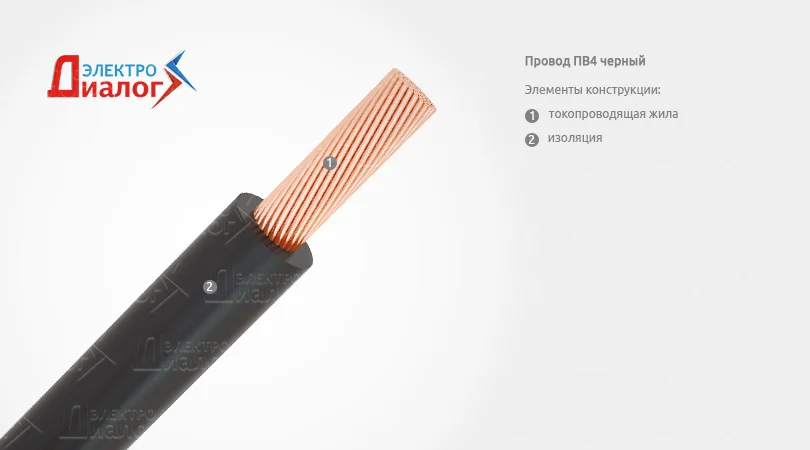

Провод ПВ-4

Токопроводящая жила – выполнена из медной (Cu) проволоки, марки ММ ТУ 16.К71-087, многопроволочная. Соответствует ГОСТ 22483 (жилы токопроводящие для кабелей, проводов и шнуров). Номинальное сечение жилы от 0,5 мм² до 10,0 мм². Провода одножильные, могут выпускаться сечением до 400 мм².

Конструктивные параметры жилы приведены в таблице:

Изоляция – из поливинилхлоридного пластиката (ПВХ), марок И40-13А, И40-14 по ГОСТ 4960 (допускается применение пластикатов других марок, соответствующих требованиям ГОСТ) в один слой.
Изоляция должна плотно прилегать к токопроводящей жиле и удаляться без повреждения.

Номинальная толщина изоляции в зависимости от сечения провода должна соответствовать следующим значениям, приведённым в таблице:

Примечание: Нижнее предельное отклонение от номинальной толщины изоляции проводов должно быть 0,1 мм +10 % значений, указанных в таблице. Верхнее предельное отклонение от номинальной толщины не нормируется.

На изоляции провода не должно быть проминов, выводящих толщину изоляции за нижние предельные отклонения, и местных утолщений за максимальные размеры.
Допускается повторять конфигурацию токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений размеров провода.

Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально.
Нижний слой изоляции допускается изготовлять различных цветов. Не допускается изготовлять провода тропического исполнения белого и натурального цветов.
Для одножильных проводов, используемых только для целей заземления, изоляция должна иметь зелёно-жёлтую расцветку. При этом на любом участке провода длиной 15 мм один из этих цветов должен покрывать не менее 30, но не более 70 % поверхности провода, а другой цвет остальную часть.

Цвет сплошной изоляции или наносимых продольных полос должен быть оговорён в заказе и иметь следующие обозначения, приведённые в таблице:

Примечание: при отсутствии в заказе указания об определённом цвете изготовитель изготовляет провода цвета по своему усмотрению, при этом допускается изготовлять провода с изоляцией переходных и смешанных расцветок, отличных от цветов, указанных в таблице, с обозначением «БЦ» в объёме не более 10 % партии.

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.
Используют для монтажа участков электрических цепей, где возможны частые изгибы проводов.

• Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150.
• Провода предназначены для эксплуатации при температуре окружающей среды до -50 °С и относительной влажности воздуха 100 % при температуре +35 °С.
• Монтаж проводов должен производиться при температуре не ниже: -15 °С.
• Длительно допустимая температура нагрева жил не должна превышать +70 °С.
• Радиус изгиба при монтаже должен быть не менее десяти диаметров.
• Строительная длина не менее: 100 метров.
• Срок службы проводов не менее: 15 лет.
• Значение испытательного напряжения для провода 2500 В в течение 15 минут.
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4.
