✨ Провод ППВ - описание, расшифровка, технические характеристики, аналоги

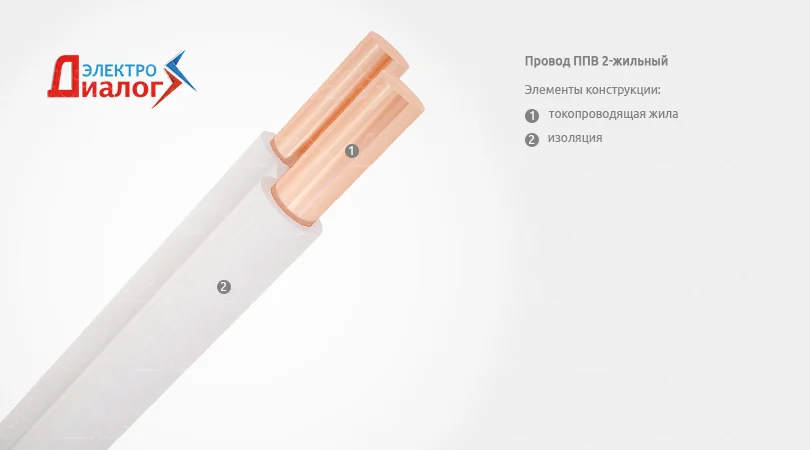

Фото: Провод ППВ 2-жилы

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений провода ППВ

без обозначения

токопроводящая жила: медная

тип кабельного изделия: провод

форма поперечного сечения провода: плоский

материал изоляции: поливинилхлоридный пластикат (сокр. рус. ПВХ, англ. PVC)

Основные элементы конструкции провода ППВ

Токопроводящая жила – выполнена из медной (Cu) проволоки, марки ММ ТУ 16.К71-087, однопроволочная. Соответствует ГОСТ 22483 (жилы токопроводящие для кабелей, проводов и шнуров). Номинальное сечение жилы от 0,75 мм² до 4,0 мм². Количество жил в проводе 2, 3.

Конструктивные параметры жилы приведены в таблице:

Диапазон номинальных сечений, мм²	Класс жил
0,75 до 4,0	1

Изоляция – из поливинилхлоридного пластиката (ПВХ), марок И40-13А, И40-14 по ГОСТ 4960 (допускается применение пластикатов других марок, соответствующих требованиям ГОСТ) в один слой. Изоляция должна плотно прилегать к токопроводящей жиле и удаляться без повреждения.
Провод плоский с параллельно уложенными в одной плоскости жилами, изолированы с разделительным ленточным основанием. Номинальная толщина разделительного ленточного основания должна быть 0,5 мм, номинальная ширина — 1,0 мм.

Номинальная толщина изоляции в зависимости от сечения провода должна соответствовать следующим значениям, приведённым в таблице:

Номинальное сечение жилы, мм²	Номинальная толщина изоляции, мм
Oт 0,75 до 1,0 включительно	0,6
1,2 и 1,5 включительно	0,7
От 2,0 до 4,0 включительно	0,8

Примечание: Нижнее предельное отклонение от номинальной толщины изоляции проводов должно быть 0,1 мм +10 % значений, указанных в таблице. Верхнее предельное отклонение от номинальной толщины не нормируется.

На изоляции провода не должно быть проминов, выводящих толщину изоляции за нижние предельные отклонения, и местных утолщений за максимальные размеры.
Цвет изоляции белый (натуральный) или чёрный.

Назначение и область применения провода ППВ

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.
Используются для негибкого монтажа.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода ППВ

Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150.
Провода предназначены для эксплуатации при температуре окружающей среды до -50 °С и относительной влажности воздуха 100 % при температуре +35 °С.
Монтаж проводов должен производиться при температуре не ниже: -15 °С.
Длительно допустимая температура нагрева жил не должна превышать +70 °С.
Радиус изгиба при монтаже должен быть не менее десяти диаметров.
Строительная длина не менее: 100 метров.
Срок службы проводов не менее: 15 лет.
Значение испытательного напряжения для провода 2500 В в течение 15 минут.
Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4.
