✨ Провод ПАВ - описание, расшифровка, технические характеристики, аналоги

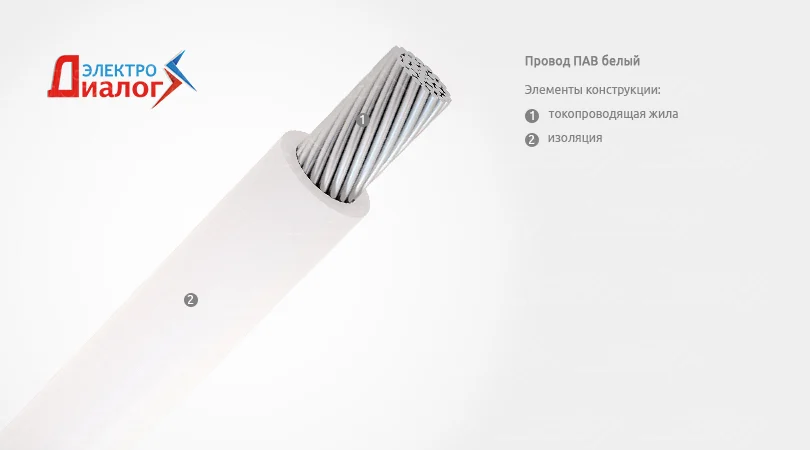

Фото: Провод ПАВ белый

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений провода ПАВ

тип кабельного изделия: провод

токопроводящая жила: алюминиевая

материал изоляции: поливинилхлоридный пластикат (сокр. рус. ПВХ, англ. PVC)

Основные элементы конструкции провода ПАВ

Токопроводящая жила – выполнена из алюминиевой (Al) проволоки. Соответствует ГОСТ 22483 (жилы токопроводящие для кабелей, проводов и шнуров), номинальное сечение жилы от 2,5 мм² до 16 мм² включительно (однопроволочная) 1 класса, 25 мм² и выше (многопроволочная) 2 класса гибкости. Провода могут выпускаться сечением до 400 мм².

Конструктивные параметры жилы приведены в таблице:

Диапазон номинальных сечений, мм²	Класс жил
2,5 до 16	1
25 до 120	2

Изоляция – из поливинилхлоридного пластиката (ПВХ), в один слой. Изоляция должна плотно прилегать к токопроводящей жиле и удаляться без повреждения.

Номинальная толщина изоляции в зависимости от сечения провода должна соответствовать следующим значениям, приведённым в таблице:

Номинальное сечение жилы, мм²	Номинальная толщина изоляции, мм
2,5	0,7
4,0 и 6,0	0,8
10 и 16	1,0
25 и 35	1,4
50 и 70	1,6
95 и 120	1,8

Примечание: Нижнее предельное отклонение от номинальной толщины изоляции проводов должно быть 0,1 мм +10 % значений, указанных в таблице. Верхнее предельное отклонение от номинальной толщины не нормируется.

На изоляции провода не должно быть проминов, выводящих толщину изоляции за нижние предельные отклонения, и местных утолщений за максимальные размеры.
Допускается повторять конфигурацию токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений размеров провода.

Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально.
Нижний слой изоляции допускается изготовлять различных цветов. Не допускается изготовлять провода тропического исполнения белого и натурального цветов.
Для одножильных проводов, используемых только для целей заземления, изоляция должна иметь зелёно-жёлтую расцветку. При этом на любом участке провода длиной 15 мм один из этих цветов должен покрывать не менее 30, но не более 70 % поверхности провода, а другой цвет остальную часть.

Цвет сплошной изоляции или наносимых продольных полос должен быть оговорён в заказе и иметь следующие обозначения, приведённые в таблице:

Цвет	Обозначение
Белый, натуральный или серый	Б
Жёлтый, или оранжевый, или фиолетовый	Ж
Красный или розовый	К
Синий или голубой	С
Зелёный	З
Коричневый	Кч
Чёрный	Ч
Зелёно-жёлтый	З-Ж

Примечание: при отсутствии в заказе указания об определённом цвете изготовитель изготовляет провода цвета по своему усмотрению, при этом допускается изготовлять провода с изоляцией переходных и смешанных расцветок, отличных от цветов, указанных в таблице, с обозначением «БЦ» в объёме не более 10 % партии.

Назначение и область применения провода ПАВ

Провода силовые с алюминиевой жилой в изоляции из поливинилхлоридного пластиката предназначены для стационарной прокладки в электрических установках, осветительных и силовых сетях, монтажа электрооборудования, механизмов и станков на номинальное напряжение 220 В (для сетей 220/380) частотой до 400 Гц или постоянное напряжение до 700 В и 380 В (для сетей 380/660 В) частотой до 400 Гц или постоянное напряжение до 1000 В.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода ПАВ

Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150.
Провода предназначены для эксплуатации при температуре окружающей среды до -50 °С и относительной влажности воздуха 100 % при температуре +35 °С.
Монтаж проводов должен производиться при температуре не ниже: -15 °С.
Длительно допустимая температура нагрева жил не должна превышать +70 °С.
Радиус изгиба при монтаже должен быть не менее десяти диаметров.
Строительная длина не менее: 100 метров.
Срок службы проводов не менее: 15 лет.
Значение испытательного напряжения для провода 2500 В в течение 15 минут.
Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4.

Ближайшие аналоги (замены)* провода ПАВ (8)
