✨ Кабель LTF 260 нагревательный резистивный - описание, расшифровка, технические характеристики

Фото: Кабель греющий резистивный LTF 260

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений кабеля LTF 260

LTF

нагревательный кабель для системы обогрева лонглайн

260

максимальная рабочая температура, °С

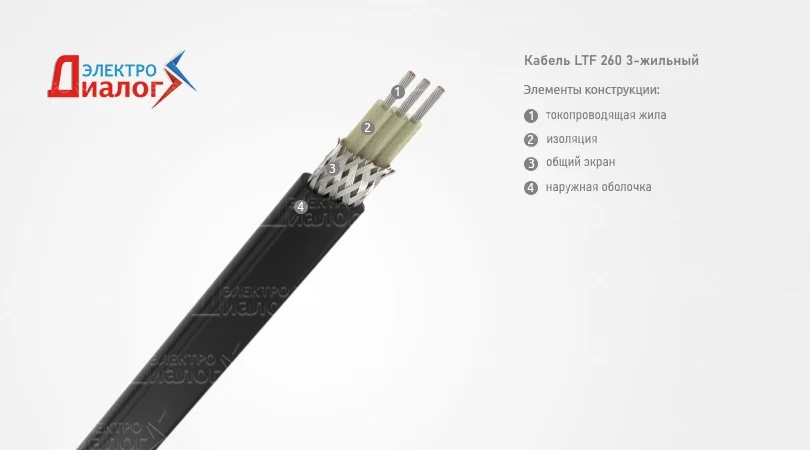

Основные элементы конструкции кабеля LTF 260

Токопроводящая жила – многопроволочная, из медных никелированных проволок. Соответствует 2 классу по ГОСТ 22483 (жилы токопроводящие для кабелей, проводов и шнуров). Номинальное сечение жил 0,5; 0,75; 1,0; 1,5; 2,0; 3,0; 4,0; 6,0; 8,0 и 10 мм², количество жил в кабеле 3 шт.

Изоляция – из фторполимера, накладывается индивидуально на каждую токопроводящую жилу, должна плотно прилегать и удаляться без повреждения проводника.
Изолированные жилы укладываются параллельно друг друга в одной плоскости, форма поперечного сечения кабеля – плоская.

Общий экран – электропроводящая оболочка из медных никелированных проволок, накладывается в виде оплётки поверх уложенных изолированных жил.

Наружная оболочка – из фторполимера чёрного или иного цвета (по согласованию с заказчиком), накладывается поверх оплётки.

Назначение и область применения кабеля LTF 260

Резистивные трёхфазные нагревательные кабели постоянной мощности предназначены для обогрева ёмкостей, защиты от замерзания и поддержания температуры продукта в протяжённых трубопроводах (до 6 км), в том числе во взрывоопасных зонах класса 1 (зона, в которой существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации) и для работы в составе нагревательных устройств.

Взрывозащищённость кабелей обеспечивается соблюдением требований ТР ТС 012/2011 и выполнением конструкции в соответствии с ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-30-1-2011.
Примечание: маркировка взрывозащиты 1Ex e IIC T2 Gb X.
Работают при номинальном напряжение до 1000 В переменного тока, частотой 50-60 Гц.

Принцип действия резистивных нагревательных кабелей основан на законе Джоуля-Ленца: при подключении напряжения к проводнику с известным сопротивлением в нём будет протекать ток и происходить выделение тепла, прямо пропорциональное подключенному напряжению и протекающему току. Величины тока и линейного тепловыделения будут определяться питающим напряжением и сопротивлением проводника.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства кабеля LTF 260

Диапазон температур при эксплуатации: от -70 °С до +55 °С.
Монтаж рекомендуется проводить при температуре окружающей среды, не ниже: -60 °С.
Монтажно-эксплуатационные особенности кабелей:

для исключения перегрева нельзя допускать сближение и самопересечение кабелей;
необходимо чётко следовать инструкции по монтажу;
кабели могут применятся во взрывоопасных зонах;
может поставляться в виде готовых нагревательных секций с установочными проводами и муфтами.

Кабели не распространяют и не поддерживают горение.
Степень защиты от внешних воздействий по ГОСТ 14254-96: IP67.
Тип взрывозащиты Ex 60079-30-1 IIC T2 Gb X.
Максимальная рабочая температура нагрева кабеля: +260 °С.
Тепловыделение: до 80 Вт/м в зависимости от исполнения для условий применения.

Габариты кабелей приведены в таблице:

Тип кабеля	Номинальный размер, мм	Минимальный радиус изгиба, мм
LTF 260 3х0,5	9,9х4,9	30
LTF 260 3х0,75	10,5х5,1
LTF 260 3х1,0	11,0х5,3
LTF 260 3х1,5	12,0х5,6
LTF 260 3х2,0	12,8х5,9	35
LTF 260 3х3,0	14,0х6,3	40
LTF 260 3х4,0	15,0х6,6	40
LTF 260 3х6,0	16,7х7,2	45
LTF 260 3х8,0	18,1х7,6	55
LTF 260 3х10	21,2х8,7	60

Температура поверхности нагревательного кабеля не должна превышать максимальной температуры, которую выдерживают её конструкционные материалы или температурный класс зоны (при установке в потенциально взрывоопасных зонах). Это обеспечивается путём ограничения тепловыделения нагревательного кабеля в зависимости от температуры трубы или обогреваемого изделия до безопасного уровня расчётом конструкции или системой контроля температуры.

Рекомендованная предельная длина нагревательной секции, м (или суммарная длина секций одной марки кабеля, подключаемых параллельно), приведена в таблице:

Маркоразмер кабеля	Длина секции при питающем напряжении 380 В, м
Маркоразмер кабеля	10 Вт/м	20 Вт/м	30 Вт/м	40 Вт/м	50 Вт/м	60 Вт/м	70 Вт/м	80 Вт/м
LTF 260 3х0,5	669	513	386	335	299	273	253	273
LTF 260 3х0,75	825	633	477	413	369	337	312	292
LTF 260 3х1,0	937	719	541	468	419	383	354	331
LTF 260 3х1,5	1176	902	679	588	526	480	445	416
LTF 260 3х2,0	1360	1043	785	680	608	555	514	481
LTF 260 3х3,0	1654	1268	955	827	740	675	625	585
LTF 260 3х4,0	1911	1466	1103	956	855	780	722	676
LTF 260 3х6,0	2315	1776	1337	1158	1035	945	875	819
LTF 260 3х8,0	2667	2045	1540	1333	1193	1089	1008	943
LTF 260 3х10	3069	2354	1772	1535	1373	1253	1160	1085
