Кабель ВТХе

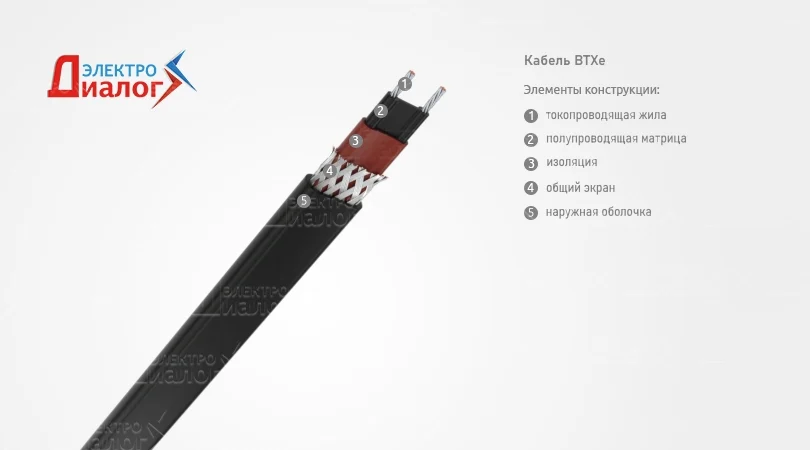

Токопроводящая жила – многопроволочная, скручивается из 7-и медных никелированных проволок. Соответствует 2 классу по ГОСТ 22483 (жилы токопроводящие для кабелей, проводов и шнуров). Номинальное сечение жил 1,25 мм² (для кабелей мощностью до 60 Вт/м) и 2,0 мм² (для кабелей мощностью выше 60 Вт/м), количество жил в кабеле 2 шт.

Полупроводящая матрица – изготавливается из смеси специального полимера с техническим углеродом. Накладывается поверх токопроводящих жил (под изоляцией).

Изоляция – из фторполимера, должна плотно прилегать и удаляться без повреждения кабеля.

Изолированные жилы лежат напротив друг друга в одной плоскости, поэтому форма поперечного сечения кабеля – плоская.

Общий экран – электропроводящая оболочка «В» из медных никелированных проволок, накладывается в виде оплётки поверх изолированных жил.

Наружная оболочка – накладывается поверх оплётки «Р» из фторполимера (обеспечивает защиту от воздействия коррозионных химических растворов или их паров).
Цвет внешней оболочки чёрный.

Расшифровка условного обозначения кабеля приведена в таблице:

Кабели электрические нагревательные (устойчивые к температурам до +250 °С) саморегулирующие промышленного качества предназначены для защиты от замерзания или поддержания заданной технологической температуры промышленных трубопроводов и резервуаров (и другого технологического оборудования), а также в системах с высокой температурой воздействия на кабель.

Экранированные греющие кабели предназначены для использования во взрывоопасных средах и соответствуют требованиям ТР ТС 012/2011, включая ГОСТ 31610.30-1-2017 (IEC/IEEE 60079-30-1:2015) и ГОСТ 31610.0-2019 (IEC 60079-0:2017).
Примечание: маркировка взрывозащиты Ex 60079-30-1 IIC T3/+240 °С (Т2) Gb X.

Кабели работают при номинальном напряжение 220/277 В переменного тока, частотой 50 Гц.

Нагрев кабелей в процессе эксплуатации происходит за счёт прохождения электрического тока через полупроводящую саморегулирующуюся матрицу от одной токопроводящей жилы к другой. Матрица позволяет изменять своё сопротивление в зависимости от температуры поверхности, на которой проложен кабель, за счёт этого обеспечивается эффект саморегулирования, используется принцип изменения линейной мощности нагревательного кабеля в ответ на смену температуры поверхности (при повышении температуры поверхности сопротивление матрицы увеличивается, мощность уменьшается и наоборот).
Примечание: благодаря характеристикам саморегулирования кабель не будет перегреваться или перегорать, даже когда его отдельные участки накладываются друг на друга.

• Диапазон температур при эксплуатации: от -60 °С до +50 °С.
• Монтаж рекомендуется проводить при температуре окружающей среды, не ниже: -60 °С.
• Минимальный радиус изгиба при прокладке и монтаже: 25 мм.
• Кабели стойки к циклическому воздействию комплекса атмосферных факторов, включающего:
• воздействие солнечного излучения UF;
• воздействие дождя, росы, инея;
• воздействие снежного покрова.
• Степень защиты от внешних воздействий по ГОСТ 14254-96: IP67.
• Монтажно-эксплуатационные особенности кабелей:
• можно отрезать любыми длинами без ущерба для своих технических характеристик, минимальная длина отрезка не менее 0,2 м;
• при монтаже и эксплуатации можно перекрещивать, при этом они не перегреваются и не перегорают в местах пересечения;
• один и тот же отрезок может проходить по участкам с различной температурой поверхности.
• Кабели применятся во взрывоопасных зонах согласно ТР ТС 012/2011, включая ГОСТ 31610.30-1-2017 (IEC/IEEE 60079-30-1:2015) и ГОСТ 31610.0-2019 (IEC 60079-0:2017).
• Взрывобезопасность обеспечивается:
• выполнением стабилизированной конструкции;
• наличием электропроводящей оболочки (экрана), обеспечивающим заземление;
• выбором материала оболочки с максимальным электрическим сопротивлением поверхности.
• Маркировка взрывозащиты:
• для кабелей мощностью до 60 Вт/м: Ex 60079-30-1 IIC T3 Gb X;
• для кабелей мощностью более 60 Вт/м: Ex 60079-30-1 IIC +240 °С (T2) Gb X.
• Наружные размеры и вес:
• для кабелей мощностью до 60 Вт/м: 12,1х5,4 мм; 15,6 кг/100 м;
• для кабелей мощностью более 60 Вт/м: 14,4х5,6 мм; 20,6 кг/100 м.
• Длительно допустимая рабочая температура нагрева кабеля при эксплуатации, не более: +250 °С.
• Максимально допустимая рабочая температура нагрева кабеля при эксплуатации, не более: +250 °С.
• Максимальное сопротивления экрана (оплётки), не более: 10 Ом/км.
• Рекомендованная предельная длина нагревательной секции, м (или суммарная длина секций одной марки, подключаемых параллельно), приведена в таблице:

  Мощность кабеля, Вт/м	Максимальная длина кабеля, для использования с типом С автоматических выключателей по ГОСТ IEC 60898-1-2020, м
  	Температура включения °С	Сила тока, А
  		10	16	20	32
  8	+10	84	135	169	210
  	0	77	125	154	210
  	-20	68	110	134	210
  	-40	57	90	112	190
  15	+10	76	125	154	205
  	0	70	115	140	205
  	-20	62	110	122	205
  	-40	52	85	102	185
  30	+10	52	85	102	145
  	0	46	75	92	145
  	-20	40	70	82	145
  	-40	34	55	68	125
  45	+10	38	65	76	105
  	0	34	60	70	105
  	-20	30	50	62	100
  	-40	22	35	44	80
  60	+10	30	50	62	90
  	0	28	45	56	90
  	-20	20	35	40	75
  	-40	12	20	24	45
  80	+10	25	45	50	85
  	0	22	41	46	80
  	-20	18	36	40	70
  	-40	15	30	35	60
  95	+10	20	35	45	70
  	0	18	33	41	66
  	-20	16	31	35	60
  	-40	14	25	29	50

  Примечание: в момент включения нагревательной секции происходит скачок тока (стартовый ток) в течение 5 минут, после включения величина тока стабилизируется.
• Гарантийный срок эксплуатации: 7 лет, исчисляется с даты продажи кабеля, но не позднее 6 месяцев с даты изготовления.
• Срок службы, не менее: 30 лет при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
