Термостойкие кабели H05SS-F Helukabel - описание, расшифровка марки, технические характеристики, аналоги

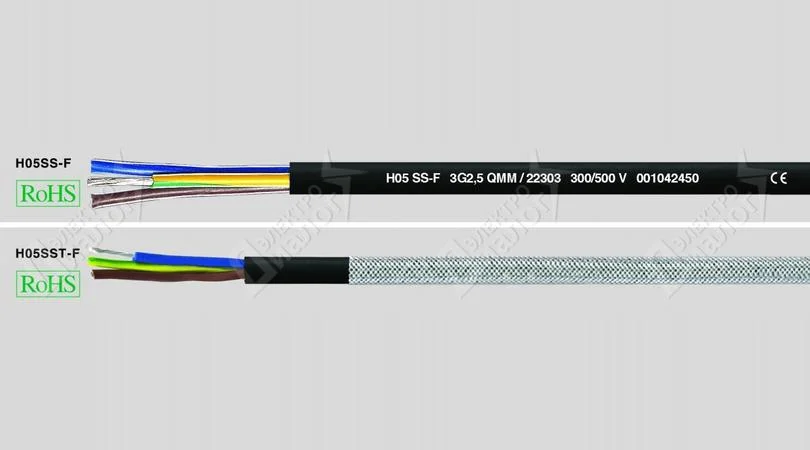

Фото: Термостойкие кабели H05SS-F Helukabel

Наличие

Расшифровка аббревиатур и сокращений кабеля H05SS-F Helukabel

обозначение стандарта кабельного изделия: разработан и произведён согласно гармонизированному общеевропейскому стандарту (англ. HAR — Harmonized standard)

номинальное напряжение U₀/U: 300/500 В

материал изоляции: силиконовая резина

материал наружной (внешней) оболочки: силиконовая резина

конструктивное исполнение жил(ы): многопроволочная, гибкая (5 класса гибкости в соответствии с DIN VDE 0295) для мобильных (подвижных) подключений

Основные элементы конструкции кабеля H05SS-F Helukabel

Токопроводящие жилы – лужёные медные тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5.
Изоляция – изолирующая оболочка из сшитой силиконовой резины SiR (резиновая смесь) E I2 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1.
Маркировка жил – в соответствии с DIN VDE 0293-308. Жёлто-зелёная жила заземления для 3 жил и более.
Сердечник – повивная скрутка жил с оптимальным шагом.
Внешняя оболочка – из сшитого EM9 (резиновый компаунд) в соответствии с DIN VDE 0207-363-2-1 / DIN EN 50363-2-1. Цвет оболочки - чёрный (RAL 9005), также возможны другие расцветки внешних оболочек.

Примечание:

G = с жёлто-зелёной жилой заземления;
x = без жилы заземления (OZ).

Назначение и область применения кабеля H05SS-F Helukabel

Промышленные термостойкие гибкие многожильные кабели с оболочкой из силиконовой резины (SiR) без компенсатора натяжения с термостойкостью до +180 °C применяются в условиях высоких температур или соприкосновения с горячей поверхностью.
Используются для стационарной прокладки в осветительных приборах с механической защитой. Рекомендованы к применению с устройствами, которые во время эксплуатации передвигаются или подвергаются незначительным механическим нагрузкам.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства кабеля H05SS-F Helukabel

Термостойкий кабель в соответствие с IN VDE 0285-525-2-83 / DIN EN 50525-2-83.
Температурный диапазон: стационарно от -60 до +180 °C (кратковременно до +250 °C).
Допустимая температура проводника 180 °C.
Номинальное напряжение U₀/U 300/500 В.
Испытательное напряжение 2000 В.
Удельное объёмное сопротивление мин. 200 МОм x км.
Минимальный радиус изгиба

подвижно 7,5 x Ø кабеля;
стационарно 4 x Ø кабеля.

Стойкость к радиации до 20x10⁶ сДж/кг (до 20 Мрад).

Свойства:

Высокая диэлектрическая прочность даже при высоких температурах.
Данный кабель может быть повреждён при перетягивании через острые кромки или в результате истирания. Следует соблюдать осторожность, особенно при монтаже и эксплуатации кабелей без оплётки. Во время эксплуатации при высоких температурах следует избегать соприкасаний.

Испытания:

Испытание на вертикальное распространение пламени в соответствии с DIN VDE 0482-332-1-2 или DIN EN 60332-1-2, недействительно для кабелей с внешней полиэфирной оплёткой.

Ближайшие аналоги (замены)* кабеля H05SS-F Helukabel (1)
