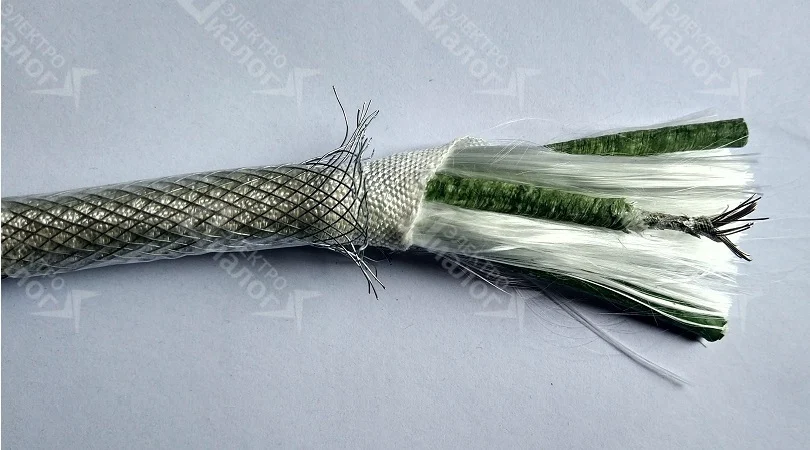

Кабель Энерготерм-600нг(A)-FRLS

• Токопроводящие жилы: одно- и многожильные, многопроволочные:
• упрочнённые, скрученные из одной стальной никелированной и шести мягких медных никелированных проволок, круглой формы, номинальным сечением 0,5 мм², соответствующая 4 классу по ГОСТ 22483-2012, с ослабленными на 15 % требованиями к электрическому сопротивлению;
• скрученные из медных никелированных проволок, круглой формы, номинальным сечением 0,75-25 мм², соответствующая 4 классу по ГОСТ 22483-2012.
• Изоляция: комбинация слюдосодержащих лент, стеклянных лент и жаростойких стеклонитей пропитанных теплостойкой композицией.
• Заполнение: из стекловолокна внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей.
• Наружная оболочка: обмотка из стеклолент (лентами из термостойкого волокна) в многожильных кабелях.
• Защитная броня: в виде оплётки из жаропрочных стальных оцинкованных проволок (может использовать в качестве экрана) или термостойких стеклонитей.

Примечание: Число жил и номинальное сечение токопроводящей жилы, должны соответствовать значениям указанным в таблице:

Дополнительные сведения: Возможно производство кабеля Энерготерм-600внг(A)-FRLS с усиленной изоляцией (в марку кабеля добавляется индекс «в», обозначающее высоковольтное исполнение), предназначенного для передачи маломощных импульсов зажигания (для работы при высоком напряжении — до 25 кВ переменного тока 50 Гц).

Кабели монтажные огнестойкие теплостойкие гибкие для универсального применения с расширенным температурным индексом до +600 °C, с одно- и многожильными медными никелированными многопроволочными токопроводящими жилами, с изоляцией из слюдоленты, стеклоленты и жаростойких стеклонитей, пропитанных теплостойкой композицией, с наружной защитной оплёткой из стальной оцинкованной проволоки или термостойких стеклонитей.

Кабели термостойкие предназначены для передачи и распределения электрической энергии в силовых стационарных установках, для фиксированного соединения электрооборудования и монтажа контрольных цепей, при экстремально высокой температуре окружающей среды и номинальном напряжении до 660 В переменного тока частотой до 400 Гц.

Огнестойкие термостойкие кабели Энерготерм-600нг(A)-FRLS используются для групповой прокладки (с учётом объёма горючей нагрузки кабелей) в системах противопожарной защиты и других системах, требующих сохранения работоспособности в условиях пожара.

Теплоустойчивые силовые и контрольные кабели с высоким уровнем пожарной безопасности применяются в различных высокотемпературных зонах:

• В металлургии: для подключения электропитания и телеметрических датчиков на «умеренно горячих» участках (прокатные станы, литейное оборудование вне зоны расплавленного металла) и «горячих» участках (доменное производство, литейное оборудование);
• В машиностроении и химическом производстве: на участках с повышенной температурой и требованиями к надёжности при временных перегревах (электропитание и датчики муфельных печей, экструдеров, обогревателей, мощных осветительных приборов);
• В пищевой промышленности: для подключения электропитания и датчиков печей выпечки хлебобулочных изделий и другого высокотемпературного оборудования;
• В лесопереработке: для подключения электропитания и датчиков сушильных камер;
• В строительстве: для подключения пожарных дымоудаляющих вентиляторов.

Высокотемпературные силовые и управляющие кабели Энерготерм-600нг(A)-FRLS характеризуются следующими отличительными особенностями:

• Особо высокая максимальная рабочая температура;
• Повышенная гибкость;
• Способность работать при многократных знакопеременных изгибающих нагрузках;
• Компактность конструкции;
• Высокая механическая прочность;
• Огнестойкость.

Кабели жаростойкие Энерготерм-600нг(A)-FRLS представляют собой улучшенную модификацию кабеля Энерготерм-400нг(A)-FRLS, отличающуюся более высокими показателями термостойкости, которые достигаются за счёт использования в конструкции токопроводящей жилы никелирования медной проволоки (для защиты меди от окисления при атмосферном воздействии и предотвращения разрушения жилы при кратковременном перегреве выше максимальной рабочей температуры) и применения высокотемпературных волокон и огнестойких лент в качестве изоляционных материалов.

Накопленный опыт в серийной разработке и производстве термокабелей Энерготерм, апробированный в самых экстремальных условиях на предприятиях, доказал свою надёжность и эффективность использования в технологических процессах. Научные разработки по усовершенствованию конструкций не прекращаются, и с учётом пожеланий заказчиков разрабатываются новые специфические модификации.

• Нормативный документ (ГОСТ, ТУ, СТО): ТУ 3580-001-57058781-2004. Кабели сертифицированы.
• Рабочее напряжение: до 660 В.
• Испытательное напряжение: 2000 В частотой 50 Гц в течении 1 минуты между каждой жилой и всеми остальными.
• Кабели не распространяют горение при одиночной прокладке в соответствии с ГОСТ 31565-2012 (п. 5.2) и при прокладке в пучке в соответствии с ГОСТ 31565-2012 (п. 5.3).
• Кабели должны сохранять работоспособность в огне не менее 180 минут, в соответствии с ГОСТ 31565-2012 (п. 5.8).
• Климатическое исполнение УХЛ, категория размещения 2-4 по ГОСТ 15150-69.
• Рабочая температура при длительной эксплуатации кабелей в окружающей среде, равна: от -60 до +600 °C (термостойкость).
• Относительная влажность воздуха при температуре +25 °C до 80 %.
• Прокладка и монтаж кабелей без предварительного подогрева должен производиться при температуре окружающей среды, не ниже: -5 °C. В случае монтажа при более низкой температуре кабель следует предварительно прогреть до температуры 10-20 °C.
• Рекомендуемый радиус изгиба проводов (кабелей) при прокладке в условиях монтажных и эксплуатационных изгибов, не менее (где Dн – номинальных наружных диаметров): 10хDн. Кабели должны обеспечивать устойчивость к механическим воздействиям (изгибам) при условиях испытаний по п. 3.6 ТУ.
• Проверку стойкости к механическим воздействиям (двусторонним изгибам) (п. 1.8) проводят по ГОСТ 12182.8-80 на 3 образцах длиной не менее 1 м. Масса груза для натяжения - (3±0,2) кг. Кабели подвергаются последовательно 30 изгибам на угол ±90° на цилиндре номинальным диаметром, равным 10 номинальным диаметрам кабеля, и 3 изгибам на цилиндре номинальным диаметром, равным 5 номинальным диаметрам кабеля. После окончания испытаний образец должен выдержать испытание напряжением 1,5 кВ переменного тока частотой 50 Гц в течение 1 мин.
• Класс пожарной опасности по ГОСТ 31565-2012: П1б.7.2.2.2.
• Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости более чем на 50 %.
• Электрическое сопротивление изоляции кабелей, пересчитанное на длину 1 км и температуру +20 °C, должно быть не менее 100 МОм.
• Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру +20 °C соответствует ГОСТ 22483-2012.
• Строительная длина кабелей должна быть не менее 30 метров. Допускается сдача отрезков длиной не менее 15 метров в количестве не более 5 % от общей длины поставляемой партии. По согласованию с заказчиком допускается сдача кабелей любыми длинами.
• Гарантийный срок эксплуатации: 1 год (с даты изготовления). Фактическая длительность эксплуатации кабелей определяется реальным состоянием кабеля. Изготовитель гарантирует соответствие кабелей требованиям настоящих технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Выбор подходящей марки кабеля Энерготерм и сечения необходимо производить с учётом:

• рабочей температуры,
• температуры возможного кратковременного перегрева,
• температуры в месте подключения кабеля,
• расчётного тока (мощности нагрузки),
• условий прокладки (агрессивность окружающей среды).

Рекомендуемая продолжительность эксплуатации кабелей при различных температурах приведена в таблице. Фактическая длительность эксплуатации кабелей не ограничивается приведёнными в таблице значениями, а определяется реальным состоянием кабеля.

Рекомендуемые максимально допустимые токовые нагрузки для кабеля марки Энерготерм-600нг(А)-FRLS при одиночной прокладке кабеля (с учётом температуры окружающей среды). Величина тока указана в амперах.

Рекомендуемые максимально допустимые токовые нагрузки при групповой прокладке кабелей получаются из таблицы для одиночной прокладки кабелей путём умножения на коэффициент соответствующий количеству и способу укладки кабелей.

Токовые нагрузки проводов и кабелей рассчитываются (это достаточно сложный термодинамический расчёт) исходя из температуры на поверхности жилы. Ограничением для тока, протекающего по жиле, служит температура, при которой материал изоляции начинает разрушаться. Например, для кабелей с пластмассовой изоляцией предельной температурой обычно принимают +70 °C.

Кабели данной группы обладают изоляцией, значительно более термостойкой, чем у стандартных кабелей с пластмассовой изоляцией. Поэтому на первый взгляд кажется, что они могут выдерживать значительно большие токовые нагрузки. Однако это справедливо лишь для нормальных температурных условий (около +25 °C).

При высоких температурах окружающей среды изоляция подвергается двойному воздействию:

• со стороны окружающей среды;
• со стороны жилы, нагреваемой протекающим током.

Cопротивление жилы при повышении температуры возрастает, что приводит к дополнительному нагреву из-за протекающего тока.

В результате, при высоких температурах токопроводящая способность кабелей существенно снижается.

Рекомендуемые максимально допустимые токи для кабелей (с учётом их типоразмера, температуры окружающей среды и способа прокладки) приведены в таблицах выше.
