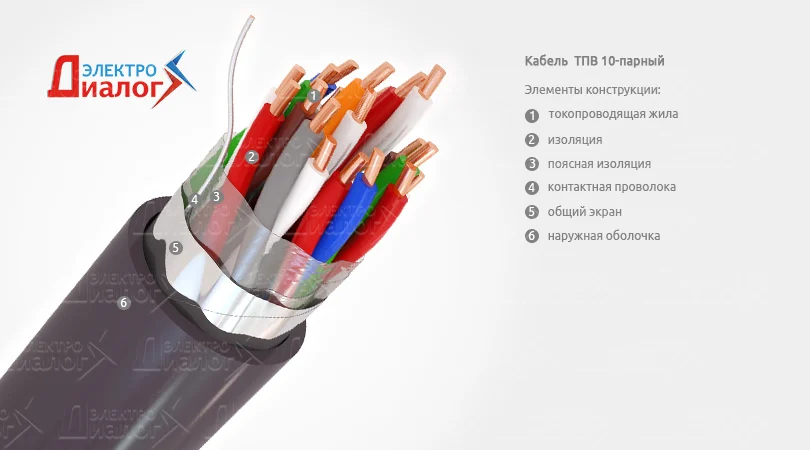

Кабель ТПВ

Токопроводящая жила – медная (Cu) из мягкой круглой проволоки.
Жилы, используемые для производства кабеля, имеют следующий диаметр: 0,40; 0,50; 0,64 и 0,70 мм.
Примечание: по техническому решению выпускаются кабели с токопроводящей жилой номинальным диаметром 0,70 мм.

Изоляция – из полиэтилена (ПЭ), в виде сплошного концентрического слоя. Изоляция должна плотно прилегать к токопроводящей жиле и удаляться без повреждения.

Соответствует следующему параметру толщины представленному в таблице:

Пары – скручены из изолированных жил разного цвета. Пары скручены в пяти или десяти парные элементарные пучки.

Расцветка изоляции жил в элементарном десяти парном пучке или сердечнике приведены в таблице:

Сердечник – скручен из элементарных пучков разного цвета.

Система скрутки главных пучков и сердечника из элементарных пучков приведены в таблице:

Поясная изоляция – из полиэтилентерефталатных лент. Накладывается сплошным повивом на сердечник.

Контактная проволока – под экраном из алюмополимерной (Al/Pet) ленты проложена медная лужёная оловом (CuSn) проволока.

Общий экран – в виде продольно проложенной алюмополимерной (Al/Pet) ленты с перекрытием, обеспечивающим целостность экрана при допустимых радиусах изгиба.

Наружная оболочка – из поливинилхлоридного пластиката (ПВХ), накладывается поверх экрана.

Номинальная толщина наружной оболочки должна соответствовать следующим значениям указанных в таблице:

Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока, соответственно.
Используется для прокладки по внутренним стенам зданий и внутри помещений.
Примечание: зарубежным аналогом является кабель марки Y-2Y(L)Y.

• Вид климатического исполнения УХЛ, категорий размещения 1, 2 по ГОСТ 15150.
• Диапазон температур эксплуатации: от -40 °С до +60 °С.
• Стойки к воздействию повышенной относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С.
• Прокладка и монтаж без предварительного подогрева производится при температуре воздуха не ниже: -10 °С.
• Кабель не распространяет горение при одиночной прокладке.
• Класс пожарной опасности по ГОСТ 31565-2012 соответствует О1.8.2.5.4.
• Растягивающая нагрузка кабелей при прокладке должна быть не более: 50 Н/мм² общего сечения токопроводящих жил.
• Допустимый радиус изгиба кабелей при прокладке не менее: 10 наружных диаметров.
• Электрическое сопротивление токопроводящей жилы постоянному току при температуре +20 °С:
• диаметр жилы 0,40 мм не более 139 ± 9,0 Ом/км;
• диаметр жилы 0,50 мм не более 90 ± 5,9 Ом/км;
• диаметр жилы 0,64 мм не более 55 ± 3,0 Ом/км;
• диаметр жилы 0,70 мм не более 45 ± 3,0 Ом/км.
• Электрическое сопротивление изоляции токопроводящей жилы постоянному току при температуре +20 °С:
• для 100 % значений не менее 6500 МОм/км;
• для 80 % значений не менее 8000 МОм/км.
• Испытательное напряжение в течении 1 минуты приложенное:
• между жилами рабочих пар при переменном токе частотой 50 Гц - 1000 В;
• между жилами рабочих пар при постоянном токе - 1500 В;
• между жилами и экраном при напряжении до 315 В переменного тока частотой 50 Гц - 2000 В;
• между жилами и экраном при напряжении до 315 В постоянного тока - 3000 В;
• между жилами и экраном при напряжении до 200 В переменного тока частотой 50 Гц - 500 В;
• между жилами и экраном при напряжении до 200 В постоянного тока - 750 В.
• Рабочая ёмкость при переменном токе частотой 800 или 1000 Гц не менее 45 ± 5 нФ/км.
• Переходное затухание на ближнем конце между парами на длине 300 м при частоте 1 кГц не менее 70 дБ.
• Омическая асимметрия жил в рабочей паре на длине 1 км для 100 % значений не более 2 %.
• Идеальный коэффициент защитного действия металлопокровов кабелей при наведённой продольной ЭДС от 30 до 50 В на длине 1 км при частоте 50 Гц не более 0,995.
• Электрическое сопротивление изоляции наружной оболочки постоянному току, пересчитанное на 1 км длины и температуре 20 °С не менее 5 МОм.
• Относительное удлинение при разрыве наружной оболочки не менее 125 %.
• Относительное удлинение изоляции при разрыве не менее 300 %.
• Прочность при растяжении изоляции не менее 9 МПа.
• Прочность при растяжении оболочки и изоляции не менее 9 МПа.
• Усадка изоляции не более 5 %.
• Усадка наружной оболочки не более 3 %.
• Относительное удлинение при разрыве наружной оболочки после теплового старения не менее 90 %.
• Прочность при растяжении наружной оболочки после теплового старения от исходного значения не менее 70 %.
• Строительная длина кабелей соответствует следующим параметрам:

• Гарантийный срок эксплуатации 3 года.
• Минимальный срок службы 20 лет.
• Условия транспортировки кабеля должны соответствовать требованиям ГОСТ 18690.
• Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям хранения 8 по ГОСТ 15150-69.
• Хранение кабелей должно соответствовать требованиям ГОСТ 18690.
• Хранение кабелей в части воздействия климатических факторов 5 по ГОСТ 15150.
• Кабель поставляется на деревянных барабанах по ГОСТ 5151-79, ОСТ 16 0.684.014-80.
