✨ Кабель ТППШв - описание, расшифровка, технические характеристики, аналоги

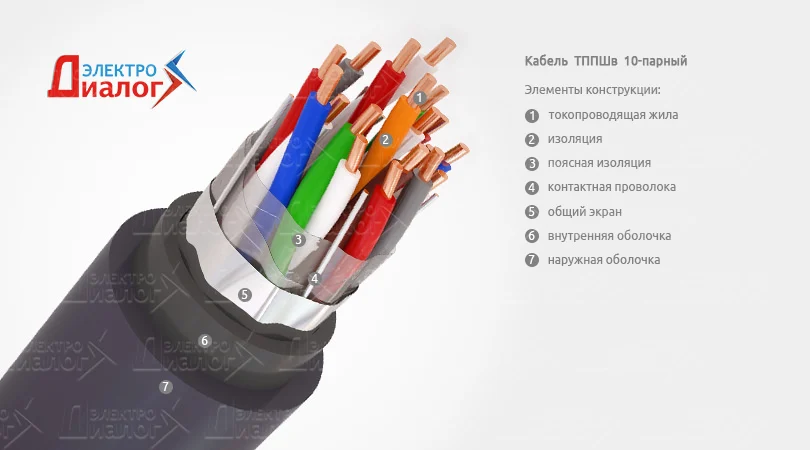

Фото: Кабель ТППШв 10-пар для организации местной связи

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений кабеля ТППШв

тип кабельного изделия: телефонный

материал изоляции: полиэтилен (сокр. рус. ПЭ, англ. PE)

материал внутренней оболочки: полиэтилен (сокр. рус. ПЭ, англ. PE)

Шв

защитный покров: в виде выпрессованного шланга (наружной оболочки) из поливинилхлоридного пластиката (ПВХ)

Основные элементы конструкции кабеля ТППШв

Токопроводящая жила – медная (Cu) из мягкой круглой проволоки.
Жилы, используемые для производства кабеля, имеют следующий диаметр: 0,40 и 0,64 мм.

Изоляция – из полиэтилена (ПЭ), в виде сплошного концентрического слоя. Изоляция должна плотно прилегать к токопроводящей жиле и удаляться без повреждения.

Соответствует следующему параметру толщины представленному в таблице:

Номинальный диаметр жилы, мм	Номинальная толщина изоляции, мм
0,40	0,20
0,64	0,30

Пары – скручены из изолированных жил разного цвета. Пары скручены в пяти или десяти парные элементарные пучки.

Расцветка изоляции жил в элементарном десяти парном пучке или сердечнике приведена в таблице:

Условный номер пар в элементарном пучке	Обозначение и расцветка жилы в паре
Условный номер пар в элементарном пучке	а	б
1	белая	голубая (синяя)
2		оранжевая
3		зелёная
4		коричневая
5		серая
6	красная	голубая (синяя)
7		оранжевая
8		зелёная
9		коричневая
10		серая

Сердечник – скручен из элементарных пучков разного цвета.

Система скрутки главных пучков и сердечника из элементарных пучков приведена в таблице:

Номинальное число пар	Система скрутки
5	1х(5х2)
10	1х(10х2)
20	4х(5х2) или 2х(10х2)
30	6х(5х2) или 3х(10х2)
50	5х(10х2)
100	(3+7)х(10х2) или (2+8)х(10х2) или 5х(20х2)

Скрепляющая обмотка – из синтетических или хлопчатобумажных нитей. Допускается скрепляющая обмотка из синтетических лент. В каждом повиве одна счётная и одна направляющая пары, имеющие сочетание с расцветкой изоляции, отличной от всех остальных пар в повиве и между собой.

Поясная изоляция – ленты полиэтиленовые или поливинилхлоридные, или полиамидные, или полиэтилентерефталатные, или бумажно-полиэтиленовые. Допускается применение разнородных лент. Накладывается сплошным повивом на сердечник.

Контактная проволока – под экраном из алюмополимерной (Al/Pet) ленты проложены в виде обмотки или продольно четыре медные лужёные оловом (CuSn) проволоки.

Общий экран – в виде продольно проложенной алюмополимерной (Al/Pet) ленты толщиной 0,22 мм с перекрытием, обеспечивающим целостность экрана при допустимых радиусах изгиба.
Примечание: допускается применение алюминиевой (Al) ленты толщиной не более 0,20 мм без полиэтиленового подслоя.

Внутренняя оболочка – из полиэтилена (ПЭ), накладывается поверх экрана.

Наружная оболочка – защитный шланг из поливинилхлоридного пластиката (ПВХ). На поверхности оболочки не должно быть вмятин, выводящих толщину оболочки за нижнее предельное отклонение.

Назначение и область применения кабеля ТППШв

Кабели предназначены для эксплуатации в местных телефонных сетях с номинальным переменным напряжением до 225 В частотой 50 Гц постоянным напряжением до 315 В, в том числе для организации местной телефонной связи во взрывоопасных средах и в помещениях с химически активными веществами в пределах предельно допустимой концентрации.
Используются для одиночной прокладки в телефонной канализации, в коллекторах, шахтах, по наружным и внутренним стенам зданий, внутри помещений и подвески на опорах.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства кабеля ТППШв

Вид климатического исполнения УХЛ и ТС, категорий размещения 1 по ГОСТ 15150.
Диапазон температур эксплуатации: от -40 °С до +50 °С.
Стойки к воздействию повышенной относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С.
Прокладка и монтаж без предварительного подогрева производится при температуре воздуха не ниже: -15 °С.
Растягивающая нагрузка кабелей при прокладке должна быть не более: 50 Н/мм² общего сечения токопроводящих жил.
Допустимый радиус изгиба кабелей при прокладке не менее: 10 наружных диаметров.
Кабель не распространяет горение при одиночной прокладке.
Класс пожарной опасности по ГОСТ 31565-2012 соответствует О1.8.2.5.4.
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины при температуре 20 °С:

для жил диаметром 0,4 мм не более 148 Ом;
для жил диаметром 0,64 мм не более 55 Ом.

Коэффициент затухания на частоте 0,8 кГц, пересчитанный при температуре 20 °С:

для кабелей с диаметром жилы 0,4 мм не более 1,54 дБ/км;
для кабелей с диаметром жил 0,64 мм не более 0,97 дБ/км.

Испытательное напряжение частотой 50 Гц в течение 1 минуты:

между жилами рабочих пар 1000 В;
между жилами и экраном 2000 В.

Строительная длина не менее 400 м.
Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию.
Минимальный срок службы 20 лет.
Условия транспортировки кабеля должны соответствовать требованиям ГОСТ 18690.
Условия транспортирования в части воздействия климатических факторов должны соответствовать условиям хранения 8 по ГОСТ 15150-69.
Хранение кабелей должно соответствовать требованиям ГОСТ 18690.
Хранение кабелей в части воздействия климатических факторов 5 по ГОСТ 15150.
Кабель поставляется на деревянных барабанах по ГОСТ 5151-79, ОСТ 16 0.684.014-80.

Ближайшие аналоги (замены)* кабеля ТППШв (5)
