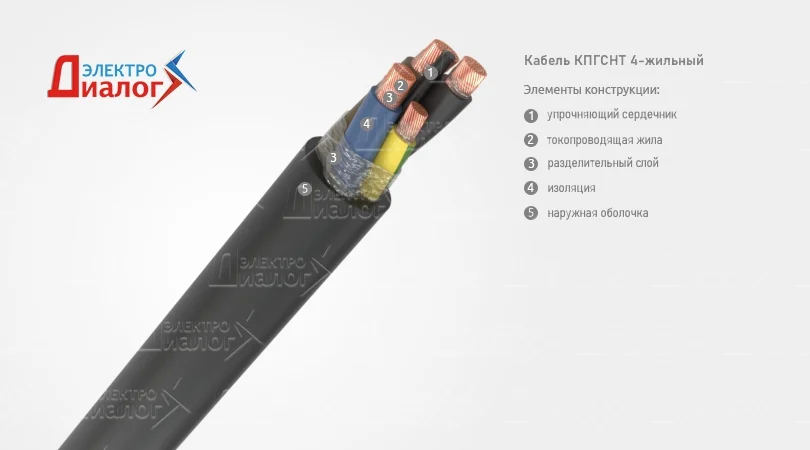

Кабель КПГСНТ

Токопроводящая жила – скрученная из медных или медных лужёных проволок, многопроволочная, круглой формы, соответствует классу 5 по ГОСТ 22483-2012 (IEC 60228:2004) (Межгосударственный стандарт. Жилы токопроводящие для кабелей, проводов и шнуров).

Число жил и номинальное сечение основных жил:

Многожильные кабели должны иметь все жилы одинакового сечения. Трёх и четырёхжильные кабели с сечением жилы 2,5 мм² и более могут иметь плюсовую жилу меньшего сечения (жилу заземления (PE) или нулевую (N)) или вспомогательную.

Разделительный слой (обмотка) – из синтетической (полиэтилентерефталатной) плёнки марки ПЭТ-Э, наноситься повивом по токопроводящей жиле.
Примечание: допускается наложение изоляции на жилу без плёнки при отсутствии залипания изоляции к жиле.

Изоляция – из теплостойкий резины изоляционной типа РТЭПИ-1 на основе этилен-пропиленовых каучуков. Изоляция должна плотно прилегать к токопроводящей жиле и удаляться без повреждения. Номинальная толщина изоляции должна соответствовать ГОСТ 23286-78.
Изолированные жилы имеют цветовую маркировку в виде сплошной или в виде продольной полосы. Изоляция нулевой жилы (N) голубого цвета, если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы, кроме заземления. Жила заземления (PE) зелёно-жёлтого цвета. Цвета красный, серый, белый и, если не в сочетании, зелёный и жёлтый не используются для расцветки жил многожильных кабелей.

Предпочтительная схема расцветки изолированных жил:

Упрочняющий сердечник – из полиэфирных нитей в оболочке из резины.

Скрутка – изолированные жилы всех сечений должны быть скручены вокруг круглого или профилированного резинового сердечника. Допускается четырехжильные кабели с номинальным сечением основных жил до 16 мм² скручивать без сердечника. Шаг скрутки изолированных жил должен быть не более 12 диаметров по скрутке.
Примечание: допускается скручивать с междужильным заполнением в виде жгутов из резины или синтетических нитей.

Разделительный слой (обмотка) – из синтетической (полиэтилентерефталатной) плёнки марки ПЭТ-Э, накладывается повивом на сердечник, также используется нанесение слоя талька или другого аналогичного материала.
Примечание: допускается производство без наложения плёнки при условии отделения изолированных жил от наружной оболочки.

Наружная оболочка – из резины шланговой маслостойкой, не распространяющей горение типа РШН-1 на основе полихлоропрена, наложена поверх скрученного сердечника. Номинальная толщина оболочки должна соответствовать ГОСТ 23286-78.

Силовые кабели повышенной гибкости с резиновой теплостойкой изоляцией, с сердечником, в резиновой маслостойкой оболочке, не распространяющей горение предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянным напряжением 1000 В.

Кабели применяются для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом в закрытых помещениях с естественной вентиляцией при отсутствии воздействия атмосферных осадков и солнечного излучения, а также в помещениях с повышенной влажностью воздуха (в том числе шахтах, подвалах, судовых и корабельных помещениях), в которых возможно длительное наличие или частая конденсация влаги на стенах и потолке.

Кабели устойчивы к воздействию смазочных масел, а также дезинфицирующих и агрессивных веществ, употребляемых в сельском хозяйстве. Не распространяют горение. Используются в условиях эксплуатации, где возможно кратковременное воздействие на кабель раздавливающих нагрузок. Кабели не применяются для использования на подъёмно-транспортном оборудовании.

• Нормативный документ: ТУ 16.К73.05-93.
• Код ОКП: 35 4445.
• Вид климатического исполнения У, категории размещения 1, 3 по ГОСТ 15150-69.
• Диапазон температур эксплуатации кабелей от -30 °С до +50 °С.
• Стойки к воздействию повышенной относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С.
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -10 °С.
• Допустимый радиус изгиба при прокладке и монтаже не менее 5-и наружных диаметров кабеля.
• Растягивающее усилие на кабель должно быть не более 19,6 Н (2,0 кгс) на 1 мм² суммарного сечения всех жил.
• Кабели с номинальным сечением жил 16 мм² и более должны быть стойкими к раздавливающим усилиям не менее 8 кН (800 кгс).
• Допустимые температуры нагрева токопроводящих жил при эксплуатации в нормальном режиме не более +85 °С.
• Электрическое сопротивление токопроводящих жил постоянному току, при температуре +20 °С должно соответствовать:
• при приёмке и поставке ГОСТ 22483-2012-77;
• на период эксплуатации и хранения, не более 110 % от нормируемого при приёмке и поставке.
• Электрическое сопротивление изоляции токопроводящей жилы при температуре +20 °С не менее 100 МОм/км.
• Кабели не распространяет горение при одиночной прокладке.
• Класс пожарной опасности по ГОСТ 31565-2012 соответствует О1.8.2.5.4.
• Кабели стойки к воздействию смазочных масел.
• Строительная длина кабелей:
• с номинальным сечением основных жил до 35 мм² включительно, не менее 150 м;
• с номинальным сечением основных жил от 50 мм² до 120 мм² включительно, не менее 125 м.
• Допускается сдача кабелей длиной не менее 20 м в количестве не более 20 % от общей длины сдаваемой партии.
  По согласованию с потребителем допускается сдача с производства кабелей любыми длинами.
• Срок службы (исчисляется с даты изготовления):
• при нестационарной прокладки 4 года;
• при стационарной прокладки 15 лет.
• Гарантийный срок эксплуатации 6 месяцев со дня ввода кабеля в работу, но не позднее 12 месяцев со дня изготовления.
• Срок хранения:
• на открытых площадках не более 2 лет;
• под навесом не более 5 лет;
• в закрытых помещениях не более 10 лет.
• Кабель поставляется на деревянных барабанах по ГОСТ 5151-79.
• Токовые нагрузки кабелей представлены в таблице:
