Провода щёточные ПЩС особо гибкие медные: описание, расшифровка, характеристики и аналоги

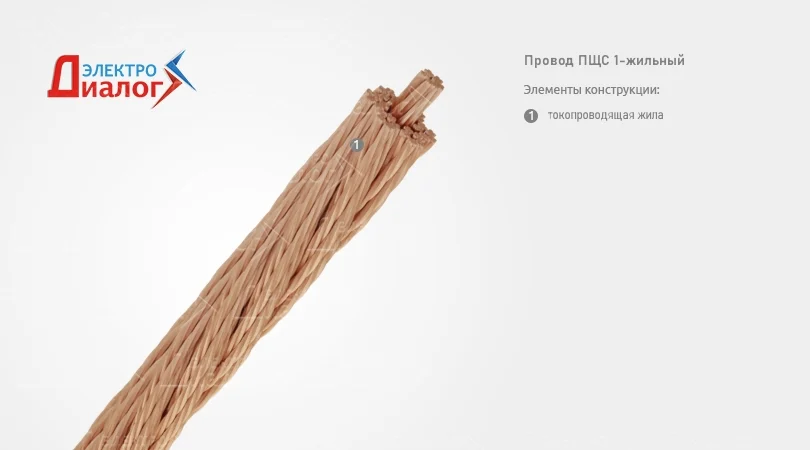

Фото: Провода щёточные медные ПЩС

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений провода ПЩС

тип кабельного изделия: провод

назначение кабельного изделия: щёточный (для щёток электрических машин)

конструктивные особенности: специальный (высокой степени гибкости)

Основные элементы конструкции провода ПЩС

Токопроводящая жила – одножильная многопроволочная круглая медная номинальным сечением от 1,0 до 16 мм², скрученная из 504-4200 проволок номинальным диаметром от 0,05 до 0,071 мм.

Провод скручен правильной скруткой. Соседние повивы скручены в противоположные стороны. Направление скрутки верхнего повива проводов левое.

Номинальное сечение проводов, число и диаметр проволок указаны в таблице:

Номинальное сечение проводов, мм²	Число и диаметр проволок, мм
1,0	(1+6)х2х36х0,05
1,5	(1+6)хЗх36х0,05
2,5	(1+6)х5х36х0,05
4	(1+6)х5х30х0,071
6	(1+6)х7х30х0,071
8	(1+6)х5х2х30х0,071
10	(1+6)х4х3х30х0,071
12,5	(1+6)х5х3х30х0,071
16	(1+6)х5х4х30х0,071

Назначение и область применения провода ПЩС

Провода щёточные особо гибкие медные неизолированные применяются для соединения щёток электрических машин, соединяя электрощётки с контактными клеммами для подвода и отвода тока.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода ПЩС

Нормативный документ: ГОСТ 26437-85: ТУ 16-705.467-87.
Код ОКП: 35 1711 0300.
Вид климатического исполнения В2.
Диапазон температур эксплуатации: от -60 °С до +230 °С.
Стойки к воздействию повышенной относительной влажности воздуха до 100 % при температуре окружающей среды до +35 °С.
Минимальная наработка:

1 000 ч при +20 °С;
200 ч при +200 °С.

Провода стойки к воздействию атмосферного давления от 133×10^-4 кПа до 294 кПа.
Гарантийный срок хранения 5 лет (с момента изготовления).
Срок службы проводов не менее 15 лет (с даты производства).

Расчётный вес и диаметр, электрическое сопротивление, токовая нагрузка, разрывное усилие провода приведено в таблице:

Номинальное сечение проводов, мм²	Расчётный диаметр провода, мм	Расчётная масса 1 км провода, кг	Электрическое сопротивление 1 км провода, Ом, не более	Максимальная токовая нагрузка, А	Разрывное усилие, Н (кгс), не менее
1,0	1,9	9,2	21	15	178 (18)
1,5	2,26	14,20	14	19	267 (27,2)
2,5	2,83	23,20	8	26	445 (45,4)
4	3,63	38,00	5	38	747,8 (76,3)
6	4,04	53,20	3,5	50	1047,0 (106,8)
8	4,70	76,40	2,4	60	1496,0 (152,4)
10	5,30	92,40	2	75	1794,7 (183)
12,5	5,90	114,0	1,6	85	2243,0 (229)
16	6,70	152,0	1,2	100	2991 (305)

Ближайшие аналоги (замены)* провода ПЩС (1)
