Провода щёточные ПЩ гибкие медные: описание, расшифровка, характеристики и аналоги

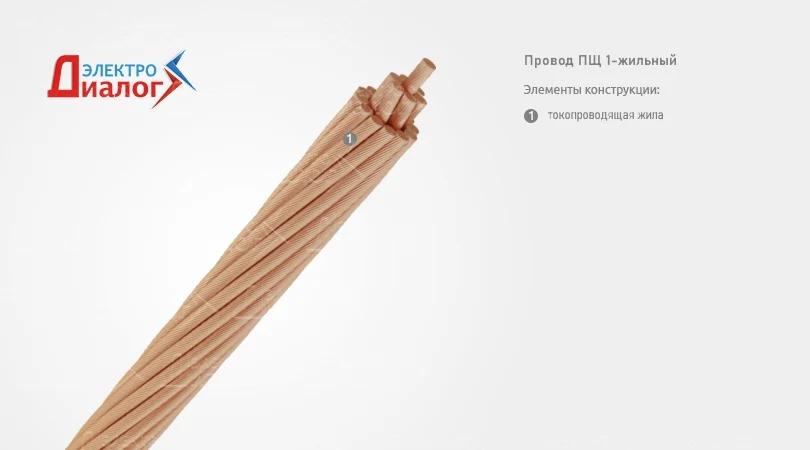

Фото: Провода щёточные медные ПЩ

Наличие

Расшифровка аббревиатур и сокращений провода ПЩ

тип кабельного изделия: провод

назначение кабельного изделия: щёточный (для щёток электрических машин)

Основные элементы конструкции провода ПЩ

Токопроводящая жила – одножильная многопроволочная круглая медная номинальным сечением от 0,04 до 16 мм², скрученная из 22-1296 проволок номинальным диаметром от 0,05 до 0,13 мм.

Провод скручен правильной скруткой. Соседние повивы скручены в противоположные стороны. Направление скрутки верхнего повива проводов левое.

Номинальное сечение проводов, число и диаметр проволо, другие параметры указаны в таблице:

Номинальное сечение проводов, мм²	Число и диаметр проволок, мм	Электрическое сопротивление 1 км провода, Ом, не более	Разрывное усилие провода, Н (кгс), не менее	Расчётный диаметр провода, мм	Расчётная масса 1 км провода, кг	Допустимая токовая на грузка, А
0,04	22x0,05	445	15,7 (1,6)	0,30	0,40	1,15
0,06	31x0,05	311	22,1 (2,26)	0,34	0,56	2,00
0,07	36x0,05	295	23,9 (2,44)	0,37	0,71	2,10
0,09	46x0,05	220	32,9 (3,35)	0,40	0,83	2,70
0,12	3x18x0,05	174	19,0 (1,93)	0,54	1,23	3,20
0,13	4x18x0,05	156	25,4 (2,60)	0,60	1,33	3,40
0,16	7x12x0,05	113	29,7 (3,0)	0,65	1,55	3,90
0,18	5x18x0,05	107	31,8(3,2)	0,68	1,66	4,30
0,20	6x18x0,05	100	38,15(3,9)	0,75	1,84	4,90
0,25	(1+6)х18x0,05	78	44,5 (4,5)	0,75	2,30	5,50
0,30	(1+6)х22х0,05	65	54,4 (5,5)	0,85	2,84	6,00
0,35	5x36x0,05	54	63,6 (6,5)	0,95	3,32	7,00
0,50	(1+6)х36х0,05	39	89,0 (9,0)	1,05	4,46	9,00
0,70	6x30x0,071	28	128,2 (13,0)	1,50	6,59	11,00
0,75	(1+6)х28х0,071	27	139,6 (14,0)	1,50	7,14	12,00
1,00	4x2x30x0,071	21	170,9 (17,3)	1,80	8,79	15,00
1,25	5x2x30x0,071	17	213,7 (21,7)	2,0	10,85	17,5
1,50	(1+6)х2х28х0,071	14	279,2 (28,5)	2,20	14,18	19,0
1,60	(1+6)х2х30х0,071	12	299,1 (30,5)	2,20	15,35	20,0
2,0	6x3x30x0,071	9,3	384,6 (39,0)	2,40	19,57	24,0
2,5	(1+6)х3х30х0,071	8,0	448,7 (45,7)	2,70	22,80	26,0
3,2	(1+6)х4х30х0,071	6,0	598,2 (61,0)	3,00	30,40	32,0
4,0	(1+6)х43х0,13	5,0	718,7 (73,0)	3,12	38,0	38,0
6,0	(3+9)х38х0,13	3,5	1088,9 (111,0)	3,94	57,52	50,0
8,0	(1+6+12)x33x0,13	2,4	1497,2 (152,5)	4,36	77,50	60,0
10,0	(1+6+12)х39х0,13	2,0	1769,4 (180,5)	4,74	93,46	75,0
12,5	(3+9)х2х39х0,13	1,6	2235,0 (228,0)	5,70	115,80	85,0
16,0	(3+9)х3х36х0,13	1,2	3094,0 (315,0)	6,37	160,20	100,0

Назначение и область применения провода ПЩ

Провода щёточные медные нормальной гибкости неизолированные применяются для соединения щёток электрических машин, соединяя электрощётки с контактными клеммами для подвода и отвода тока.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода ПЩ

Нормативный документ: ГОСТ 26437-85; ТУ 16-705.467-87.
Код ОКПД2: 27.32.13.199.
Код ОКП: 35 1711 0200.
Вид климатического исполнения В2.
Диапазон температур эксплуатации: от -60 °С до +230 °С.
Стойки к воздействию повышенной относительной влажности воздуха до 100 % при температуре окружающей среды до +35 °С.
Маломеры в партии не более 10-30 % кусками от 0,004-1,504 кг.
Минимальная наработка:

1 000 ч при +20 °С;
200 ч при +200 °С.

Провода стойки к воздействию атмосферного давления от 133×10^-4 кПа до 294 кПа.
Гарантийный срок хранения 5 лет (с момента изготовления).
Срок службы проводов не менее 15 лет (с даты производства).

Ближайшие аналоги (замены)* провода ПЩ (3)
