Провода гибкие ПГЛ лужёные: описание, расшифровка, характеристики и аналоги

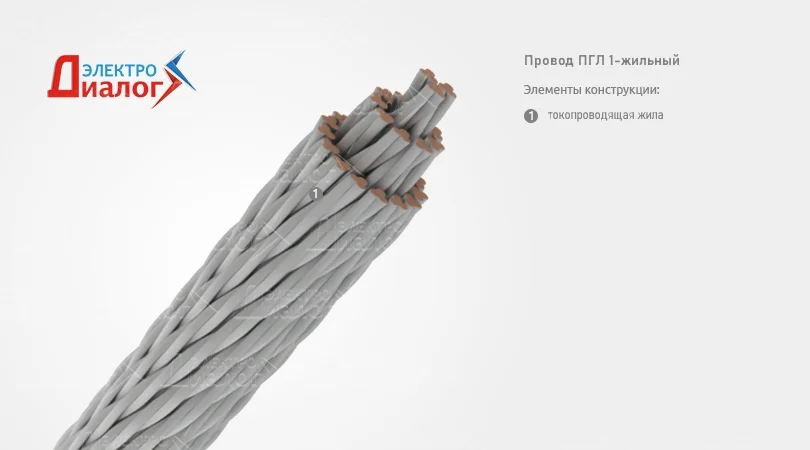

Фото: Провода медные лужёные гибкие ПГЛ

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений провода ПГЛ

тип кабельного изделия: провод

конструктивное исполнение жил(ы): многопроволочная, гибкая

токопроводящая жила: лужёная медная

Основные элементы конструкции провода ПГЛ

Токопроводящая жила – одножильная многопроволочная круглая медная лужёная номинальным сечением от 0,35 до 150 мм², скрученная из 12 и более 2088 проволок номинальным диаметром от 0,13 до 0,69 мм. Соответствует 4 классу гибкости по ГОСТ 22483.

Провод скручен правильной скруткой. Соседние повивы скручены в противоположные стороны. Направление скрутки верхнего повива проводов левое.

Номинальное сечение проводов, их номинальный диаметр, диаметр проволоки указаны в таблице:

Номинальное сечение проводов, мм²	Номинальный диаметр проволоки, мм	Расчётный диаметр проводов, мм	Номинальное сечение проводов, мм²	Номинальный диаметр проволоки, мм	Расчётный диаметр проводов, мм
0,35	0,16	0,75	16	0,21	5,67
0,50	0,16	0,96	20	0,21	6,60
0,75	0,16	1,07	25	0,21	7,56
1,0	0,16	1,28	25	0,53	7,50
1,5	0,16	1,83	30	0,21	8,40
2,5	0,16	2,26	35	0,21	8,36
3	0,16	2,40	48	0,21	12,60
4	0,21	2,96	50	0,69	10,40
6	0,21	3,78	66	0,21	12,20
8	0,21	4,04	70	0,69	12,50
10	0,21	5,04	-	-	-

Назначение и область применения провода ПГЛ

Провода неизолированные медные лужёные гибкие обычные применяются в качестве выводов для полупроводниковых приборов, работающих при температуре от -60 до +140 °С, относительной влажности 98 % при температуре +35 °С.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода ПГЛ

Нормативный документ: ГОСТ 26437-85; ТУ 16-505.401-77.
Код ОКП: 35 1753 0200.
Вид климатического исполнения В.
Диапазон температур эксплуатации: от -60 до +140 °С.
Стойки к воздействию повышенной относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С.
Провода устойчивы к 80 перегибам на угол ±90° при радиусе изгиба, равном 1,5 расчётного диаметра провода и натяжении не менее 10 кПа (0,1 кг/мм²).
Провода стойкие к атмосферным конденсированным осадкам (роса, иней), к атмосферным выпадающим осадкам (дождь), к соляному (морскому) туману, к солнечному интегральному ультрафиолетовому излучению, к статистической и динамической пыли (песку), к плесневым грибам.
Строительная длина проводов не менее 25 м.
Гарантийный срок эксплуатации 2 год (с момента изготовления).
Срок службы проводов не менее 12 лет (при соблюдении условий эксплуатации).

Электрическое сопротивление проводов приведено в таблице:

Номинальное сечение проводов, мм²	Электрическое сопротивление 1 км провода, Ом, не более	Номинальное сечение проводов, мм²	Электрическое сопротивление 1 км провода, Ом, не более
0,35	59,600	10	1,950
0,50	40,100	16	1,240
0,75	26,700	20	0,970
1,0	20,000	25	0,795
1,5	13,700	30	0,68
2,5	8,210	35	0,565
3	6,790	48	0,440
4	5,090	50	0,402
6	3,390	66	0,310
8	2,540	70	0,283

Ближайшие аналоги (замены)* провода ПГЛ (3)
