Провода антенные ПАБ бронзовые: описание, расшифровка, характеристики и аналоги

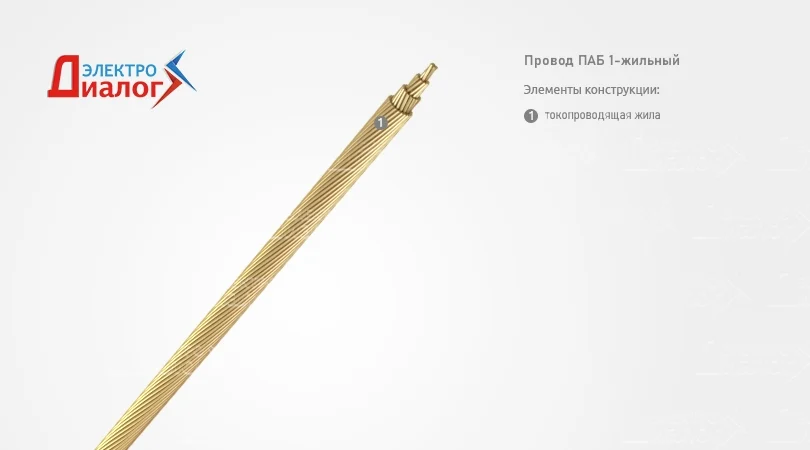

Фото: Провода антенные бронзовые ПАБ

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений провода ПАБ

тип кабельного изделия: провод

назначение кабельного изделия: антенный

токопроводящая жила: бронзовая

Основные элементы конструкции провода ПАБ

Токопроводящая жила – одножильная многопроволочная круглая бронзовая номинальным сечением от 1,5 до 25 мм², скрученная из 19-133 бронзовых проволок номинальным диаметром от 0,32 до 0,50 мм. Провод скручен правильной скруткой. Соседние повивы скручены в противоположные стороны. Направление скрутки верхнего повива проводов левое.

Номинальное сечение проводов, число проволок в проводе, их номинальный диаметр и другие параметры указаны в таблице:

Номинальное сечение проводов, мм²	Число проволок, шт.	Номинальный диаметр проволоки, мм	Номинальный диаметр провода, мм	Расчётная масса 1 км провода, кг
1,5	19	0,32	1,6	15
2,5	49	0,26	2,3	26
4	49	0,32	2,9	40
6	49	0,39	3,5	60
10	49	0,50	4,7	100
16	84	0,50	6,1	160
25	133	0,50	7,4	250

Назначение и область применения провода ПАБ

Провода антенные бронзовые неизолированные гибкие обычные применяются в качестве антенн специального назначения.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода ПАБ

Нормативный документ: ТУ 16-705.015-77.
Код ОКП: 35 1764 6000.
Код ОКПД2: 27.32.13.199.
Вид климатического исполнения В по ГОСТ В20.39.404-81.
Диапазон температур эксплуатации: от -60 °С до +55 °С.
Стойки к воздействию повышенной относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С.
Провода стойки к воздействию атмосферного давления от 133×10^-4 кПа до 294 кПа.
Провода стойки к воздействию росы, инея, дождя, морского тумана, солнечного излучения, песка, плесневых грибов.
Провода выдерживают не менее 9 перегибов на угол ±90° при радиусе изгиба равном 2,5 номинального диаметра провода.
Строительная длина проводов не менее 250 м.
Провода стойки к воздействию механических, климатических и биологических факторов.
Минимальная наработка проводов при нормальных климатических условиях 5000 часов.
Срок службы не менее 5 лет.

Технические параметры для проводов приведены в таблице:

Номинальное сечение проводов, мм²	Электрическое сопротивление 1 км провода, Ом, не более	Расчётная допустимая токовая нагрузка, А	Разрывное усилие, Н (кгс), не менее
1,5	26,70	4	931 (95)
2,5	16,40	7	1617 (165)
4	10,00	11	2940 (300)
6	6,65	16	4410 (450)
10	4,10	26	7350 (750)
16	2,50	40	11760 (1200)
25	1,65	59	17640
