Провода контактные НлФ низколегированные фасонные: описание, расшифровка, характеристики и аналоги

Фото: Провода контактные фасонные НлФ

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений провода НлФ

Нл

токопроводящая жила: низколегированная медь

форма поперечного сечения провода: фасонный

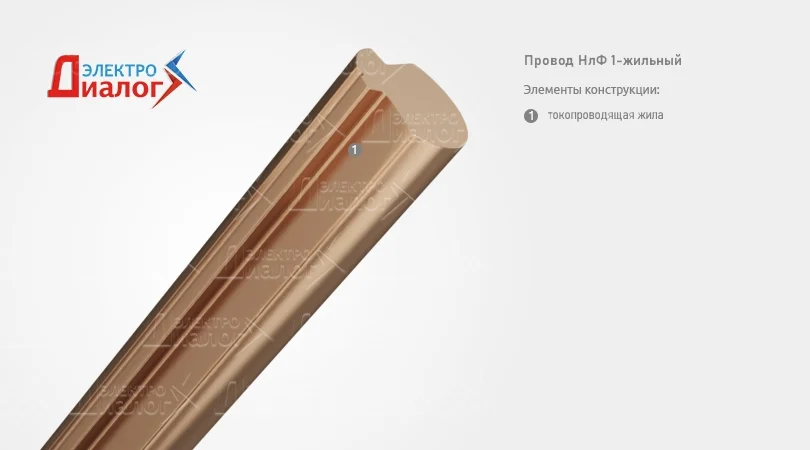

Основные элементы конструкции провода НлФ

Токопроводящая жила – одножильная однопроволочная фасонная низколегированная, номинальным сечением 85, 100, 120 и 150 мм², номинальной высотой от 10,80 до 14,5 мм и шириной от 11,76 до 15,50 мм.

Примечание: провода из низколегированной меди изготавливают из катанки с количеством примесей не более, чем в меди марки М1 по ГОСТ 859 по виду и количеству элементов с дополнительным легированием в соответствии с техническими условиями на провода конкретных марок.

Геометрические размеры и предельные отклонения проводов:

Номинальное сечение проводов, мм²	Размеры фасонного провода, мм
Номинальное сечение проводов, мм²	A (ширина)	H (высота)	C	R
85	11,76±0,22	10,80±0,10	1,3	6,0
100	12,81±0,25	11,80±0,11	1,8	6,5
120	13,90±0,30	12,90±0,12	2,4	7,0
150	15,50±0,32	14,50±0,13	3,2	7,8
Примечание: размеры C, R - справочные, предельные отклонения -0,05 мм

Назначение и область применения провода НлФ

Провода контактные из низколегированной меди фасонные неизолированные предназначены для контактной сети электрифицированных железных дорог. Провода применяются в воздушной контактной сети, для снабжения не тягловых железнодорожных потребителей, передачи электроэнергии транспорту.

Провода осуществляют непосредственный контакт с токоприёмником ЭПС (электрооборудования подвижного состава) в процессе токосъёма.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода НлФ

Нормативный документ: ГОСТ Р 55647-2013; ГОСТ 55647-2018.
Код ОКП: 35 1370 0000.
Диапазон температур эксплуатации: от -60 °С до +55 °С.
Допустимая установившаяся температура нагрева провода не более +90 °С.
Допустимое механическое напряжение, не более 127,4 МПа (13 кгс/мм²).
Провода стойки к воздействию росы, инея, дождя, морского тумана, солнечного излучения, песка, плесневых грибов.
Строительная длина проводов не менее 1400 м.
Срок службы проводов не менее 50 лет.
Гарантийный срок эксплуатации проводов 6 лет со дня ввода их в работу.

Механические и электрические параметры проводов указаны в таблице:

Номинальное сечение проводов, мм²	Временное сопротивление при растяжении провода, МПа, не менее	Относительное удлинение, %	Удельное электрическое сопротивление провода, мкОм*м при температуре +20 °С, не более	Число перегибов, не менее	Число скручиваний, не менее	Расчётное электрическое сопротивление провода, Ом/км при температуре +20 °С, не более
85	377,3	от 3 до 10	0,0179	3	4	0,2106
100	377,3					0,1790
120	367,5					0,1492
150	362,6					0,1193

Ближайшие аналоги (замены)* провода НлФ (1)
