Провода медные гибкие МГ: описание, расшифровка, характеристики и аналоги

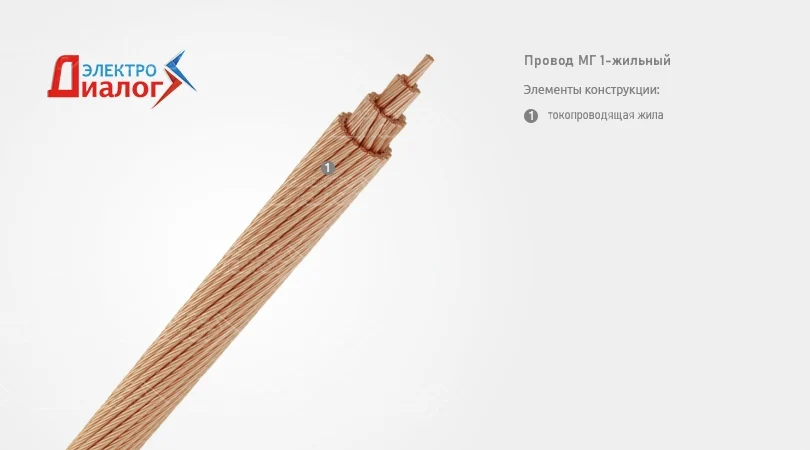

Фото: Провода медные неизолированные гибкие МГ

Наличие

Расшифровка аббревиатур и сокращений провода МГ

токопроводящая жила: медная

конструктивное исполнение жил(ы): многопроволочная, гибкая

Основные элементы конструкции провода МГ

Токопроводящая жила – одножильная многопроволочная круглая медная номинальным сечением от 1,5 до 500 мм², скрученная в пучок или стренгами из 19, 49, 98, 133, 140, 189, 224, 259, 361, 481, 513 или 703 медных проволок марки ММ (мягкая) или МТ (твёрдая) используемых для антенн для сечений от 1,50 до 16,00 мм².

Провод скручен правильной скруткой. Соседние повивы скручены в противоположные стороны. Направление скрутки верхнего повива проводов левое.

Номинальное сечение проводов, число проволок в проводе, их номинальный диаметр и конструкция указаны в таблице:

Номинальное сечение проводов, мм²	Номинальный диаметр проволок, мм	Число проволок, шт.	Число проволок в стренге, шт.	Число стренг и система их скрутки
1,5	0,32	19	-	-
1,5*	0,20	49	7	1+6 или пучок проволок
2,5	0,26	49	7	1+6 или пучок проволок
4	0,32	49	7	1+6 или пучок проволок
6	0,38	49	7	1+6
10	0,52	49	7	1+6
10*	0,30	140	20	1+6
16	0,64	49	7	1+6
25	0,58	98	7(14)	4+10 (1+6)
35	0,58	133	7(19)	1+6+12 (1+6)
50	0,68	133	7(19)	1+6+12 (1+6)
70	0,68	189	7 или 10(19)	3+9+15 или 1+6+12 (2+8)
95	0,68	259	7	1+6+12+18
120	0,77	259	7	1+6+12+18
150	0,85	259	7	1+6+12+18
240	0,85	481	13	1+6+12+18
* - для проводов повышенной гибкости.

Назначение и область применения провода МГ

Общепромышленные провода неизолированные медные гибкие обычные применяются в электротехнических установках, аппаратах и устройствах, а также в качестве антенн.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода МГ

Нормативно-технический документ (НТД): ТУ 16-705.466-87. Вся продукция сертифицирована.
Код ОКПД2: 27.32.13.199.
Вид климатического исполнения В, категория размещения 2 по ГОСТ 15150.
Диапазон эксплуатации при температуре окружающей среды от -60 до +55 °С, относительной влажности до 98 % при температуре до +(35±2) °С.
Провода стойки к воздействию атмосферного давления от 133×10^-4 кПа до 294 кПа.
Провода стойки к воздействию атмосферы: осадкам, росе, инею, дождю, морского (соляному) тумана, солнечному излучению, статической и динамической пыли, песку, плесневым грибам.
Строительная длина проводов, не менее:
- сечением от 1,5 до 8,0 мм² - 50 м;
- сечением от 1,5 до 16,0 мм² - 50 м;
- сечением от 10,0 до 25,0 мм² - 2000 м;
- сечением от 35,0 до 70,0 мм² - 1000 м;
- сечением 95,0 до 185,0 мм² - 500 мм;
- сечением 240,0 до 500,0 мм² - 250 мм;
- сечением 10,0*; 16,0* мм² - 100 мм;
- По согласованию с заказчиком допускается сдача проводов любыми длинами.
Примечание: *Провода повышенной гибкости. Cтроительная длина проводов сечением 10 и 16 мм², изготовленных из твёрдой проволоки МТ, не менее 50 м.
Срок службы проводов, не менее: 10 лет.

Технические параметры для проводов приведены в таблице:

Номинальное сечение проводов, мм²	Электрическое сопротивление 1 км провода, Ом, не более				Максимальная токовая нагрузка, А	Разрывное усилие, Н, не менее
	На период приёмки и поставки		На период хранения и эксплуатации
	МГ (тв.)	МГ	МГ (тв.)	МГ
1,5	12,700	11,900	14,600	13,680	10	560
1,5*	-	12,120	-	13,940	10	560
2,5	7,600	7,170	8,740	8,250	16	960
4	4,750	4,640	5,460	5,340	25	1510
6	3,300	3,200	3,800	3,680	37	2100
10	1,900	1,760	2,180	2,200	60	3920
10*	-	1,880	-	2,160	60	3920
16	1,200	1,150	1,380	1,320	92	-
25	-	0,707	-	0,813	137	-
35	-	0,547	-	0,629	173	-
50	-	0,375	-	0,431	219	-
70	-	0,264	-	0,304	267	-
95	-	0,193	-	0,222	319	-
120	-	0,150	-	0,173	395	-
150	-	0,123	-	0,141	465	-
240	-	0,748	-	0,860	684	-
* - для проводов повышенной гибкости.
