Расшифровка аббревиатур и сокращений провода АСТ

токопроводящая жила: сплав алюминия

стальной сердечник

термостойкий

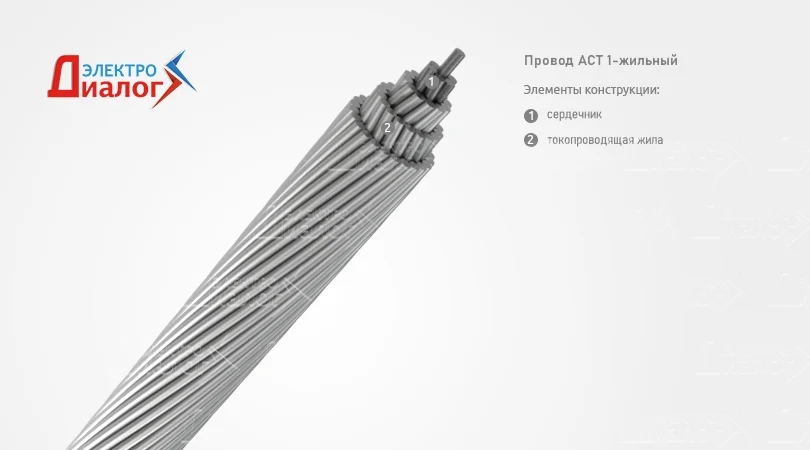

Основные элементы конструкции провода АСТ

Стальной сердечник – силовой элемент, многопроволочный круглый стальной номинальным сечением от 11 до 336 мм², скрученный из 1 до 4 повивов из 1, 7, 19, 37 или 61 стальных оцинкованных проволок нормальной прочности марки ОС или МС по ГОСТ 9850, номинальным диаметром проволоки от 1,85 до 4,50 мм. Скручен правильной скруткой с направлением скрутки соседних повивов в противоположные стороны. Располагается в центре провода.

Токопроводящая жила – многопроволочная круглая из алюминиевого сплава номинальным сечением от 70 до 800 мм², скрученная из 1 до 4 повивов из 6, 18, 24, 26, 30, 42, 48, 54, 76, 90 или 96 проволок термостойкого алюминий-циркониевого сплава марки АТЗ, номинальным диаметром проволоки от 2,1 до 4,5 мм.

Все проволоки токопроводящей части провода должны быть скручены концентрическим повивом. Смежные повивы проволок должны быть скручены в противоположных направлениях. Наружный повив должен иметь правое направление, если при заказе не указано иное. Проволоки каждого повива должны быть наложены равномерно, плотно прилегать друг к другу и к проволокам нижележащего повива.

Пояснение: В маркировке сечения проводов марки АСТ приводятся: в числителе — номинальное сечение алюминиевой части проволок; в знаменателе — номинальное сечение стального сердечника.

Номинальное сечение проводов, сечение алюминиевой и стальной частей, число проволок, диаметр указаны в таблице:

Номинальное сечение проводов, мм²	Площадь поперечного сечения, мм²		Стальной сердечник		Часть провода из алюминиевого сплава		Диаметр провода, мм
Номинальное сечение проводов, мм²	проволок из алюминиевого сплава	стальных проволок	число проволок, шт.	номинальный диаметр проволок, мм	число проволок, шт.	номинальный диаметр проволок, мм	Диаметр провода, мм
70/11	68,0	11,3	1	3,80	6	3,80	11,40
70/72	68,4	72,2	19	2,20	18	2,20	15,40
95/16	95,4	15,9	1	4,50	6	4,50	13,50
95/141	91,2	141,0	37	2,20	24	2,20	19,80
120/19	118,0	18,8	7	1,85	26	2,40	15,20
120/27	114,0	26,6	7	2,20	30	2,20	15,40
150/19	148,0	18,8	7	1,85	24	2,80	16,80
150/24	149,0	24,2	7	2,10	26	2,70	17,10
150/34	147,0	34,3	7	2,50	30	2,50	17,50
185/24	187,0	24,2	7	2,10	24	3,15	18,90
185/29	181,0	29,0	7	2,30	26	2,98	18,80
185/43	185,0	43,1	7	2,80	30	2,80	19,60
185/128	187,0	128,0	37	2,10	54	2,10	23,10
205/27	205,0	26,6	7	2,20	24	3,30	19,80
240/32	244,0	31,7	7	2,40	24	3,60	21,60
240/39	236,0	38,6	7	2,65	26	3,40	21,60
240/56	241,0	56,3	7	3,20	30	3,20	22,40
300/39	301,0	38,6	7	2,65	24	4,00	24,00
300/48	295,0	47,8	7	2,95	26	3,80	24,10
300/66	288,5	65,8	19	2,10	30	3,50	24,50
300/204	298,0	204,0	37	2,65	54	2,65	29,20
330/30	335,0	29,1	7	2,30	48	2,98	24,80
330/43	332,0	43,1	7	2,80	54	2,80	25,20
400/18	381,0	18,8	7	1,85	42	3,40	26,00
400/22	394,0	22,0	7	2,0	76	2,57	26,60
400/51	394,0	51,1	7	3,05	54	3,05	27,50
400/64	390,0	63,5	7	3,40	26	4,37	27,70
400/93	406,0	93,2	19	2,50	30	4,15	29,10
450/56	434,0	56,3	7	3,20	54	3,20	28,80
500/26	502,0	26,6	7	2,20	42	3,90	30,00
500/27	481,0	26,6	7	2,20	76	2,84	29,40
500/64	490,0	63,5	7	3,40	54	3,40	30,60
500/204	496,0	204,0	37	2,65	90	2,65	34,50
500/336	490,0	336,0	61	2,65	54	3,40	37,50
550/71	549,0	71,2	7	3,60	54	3,60	32,40
600/72	580,0	72,2	19	2,20	54	3,70	33,20
650/79	634,0	78,9	19	2,30	96	2,90	34,70
700/86	687,0	85,9	19	2,40	96	3,02	36,20
750/93	748,0	93,2	19	2,50	96	3,15	37,70
800/105	821,0	105,0	19	2,65	96	3,30	39,70

Кратность шагов скрутки проводов, должна соответствовать значениям, приведённым в таблице:

Число проволок в проводе, шт.		Кратность шагов скрутки проводов
алюминиевых	стальных	Стальной сердечник								Повивы алюминиевой проволоки (считая от оси провода)
		6-и проволочный		12-и проволочный		18-и проволочный		24-х проволочный		первый		второй		третий		четвёртый
		мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.
6	1	-	-	-	-	-	-	-	-	10	20	-	-	-	-	-	-
18	19	14	28	13	26	-	-	-	-	15	25	-	-	-	-	-	-
24	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
24	37	14	28	13	26	12	25	-	-	15	25	-	-	-	-	-	-
26	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
30	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
30	19	14	28	13	26	-	-	-	-	10	18	10	15	-	-	-	-
42	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
48	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
54	7	14	28	-	-	-	-	-	-	10	18	10	16	10	15	-	-
54	19	14	28	13	26	-	-	-	-	10	18	10	16	10	15	-	-
54	37	14	28	13	26	12	25	-	-	10	18	10	15	-	-	-	-
54	61	14	28	13	26	12	25	11	24	10	18	10	15	-	-	-	-
76	7	14	28	-	-	-	-	-	-	10	18	10	17	10	16	10	15
84	7	14	28	-	-	-	-	-	-	10	18	10	17	10	16	10	15
90	37	14	28	13	26	12	25	-	-	10	18	10	17	10	16	-	-
96	19	14	28	13	26	-	-	-	-	10	18	10	17	10	16	10	15

Примечание: в проводах, имеющих несколько повивов, кратность шага скрутки любого повива не должна быть больше кратности шага скрутки предыдущего повива, считая от оси провода.

Назначение и область применения провода АСТ

Провода высоковольтные неизолированные термостойкие многопроволочные (состоящие из скрученного стального сердечника и проволок из термостойкого алюминий-циркониевого сплава) для воздушных линий электропередачи. Провода предназначены для распределения и передачи электрическое энергии в воздушных электрических сетях (ЛЭП) напряжением 35-750 кВ, в атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более 150 мг/м²*сут (1,5 мг/м³) на суше всех макроклиматических районов по ГОСТ 15150 исполнения УХЛ, кроме ТВ и ТС (влажного и сухого тропического климата).

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода АСТ

Нормативный документ: ГОСТ 839-80; ТУ 16.К03-49-2009.
Код ОКПД2: 27.32.14.120 (Провода для воздушных линий электропередач).
Климатическое исполнение УХЛ, категории размещения 1 и 2 по ГОСТ 15150.
Длительно допустимая температура проводов при эксплуатации не должна превышать +210 °С.
Допустимая температура при краткосрочном нагреве до 30 минут +240 °С.
Допустимая температура нагрева проводов при односекундном кротком замыкании +300 °С.
Радиус изгиба провода при монтаже должен быть не менее 10-и наружных диаметров.
Максимальное усилие тяжения при монтаже должно быть не более 20 % от разрывного усилия провода.
Строительная длина, не менее: 1 000-2 000 метров (в зависимости от сечения). Маломеры в партии не более 5 % кусками от 250 до 500 метров.
Срок службы проводов, не менее: 45 лет.
Гарантийный срок эксплуатации: 4 года (с момента ввода проводов в работу).
Упаковка, маркировка, транспортирование и хранение проводов соответствует указаниям по ГОСТ 18690.
Провода должны быть намотаны на деревянные барабаны с полной обшивкой или в бухты. Масса провода, намотанного в бухты, должна быть не более 50 кг.

Технические параметры для проводов приведены в таблице:

Номинальное сечение проводов, мм²	Разрывное усилие (прочность), Н, не менее	Модуль упругости провода, кН/мм²		Коэффициент линейного удлинения, 10^-6/°С			Максимальная температура провода, °С в режиме:		Удельная теплоёмкость, Втс/м°С		Коэффициент температурного сопротивления при 1/°С
Номинальное сечение проводов, мм²	Разрывное усилие (прочность), Н, не менее	сердечника	провода в целом	сердечника	алюминиевого сплава	провода в целом	длительно-допустимом	перегрузки	сердечника	алюминиевого сплава	+20 °С	+150 °С	+210 °С
70/11	24280	197	74	11,5	23	18,7	210	240	210	240	0,0040	0,0027	0,0024
70/72	106603	197	127	11,5	23	13,9	210	240	210	240	0,0040	0,0027	0,0024
95/16	33763	197	74	11,5	23	18,7	210	240	210	240	0,0040	0,0027	0,0024
95/141	200205	197	140	11,5	23	13,2	210	240	210	240	0,0040	0,0027	0,0024
120/19	44504	197	73	11,5	23	18,8	210	240	210	240	0,0040	0,0027	0,0024
120/27	54901	197	81	11,5	23	17,7	210	240	210	240	0,0040	0,0027	0,0024
150/19	49155	197	70	11,5	23	19,4	210	240	210	240	0,0040	0,0027	0,0024
150/24	56444	197	73	11,5	23	18,7	210	240	210	240	0,0040	0,0027	0,0024
150/34	68834	197	81	11,5	23	17,7	210	240	123	365	0,0040	0,0027	0,0024
185/24	62029	197	70	11,5	23	19,3	210	240	87	465	0,0040	0,0027	0,0024
185/29	66570	197	73	11,5	23	18,8	210	240	104	450	0,0040	0,0027	0,0024
185/43	85792	197	81	11,5	23	17,7	210	240	154	460	0,0040	0,0027	0,0024
185/128	200697	197	112	11,5	23	14,8	210	240	459	465	0,0040	0,0027	0,0024
205/27	68077	197	70	11,5	23	19,3	210	240	95	509	0,0040	0,0027	0,0024
240/32	80068	197	70	11,5	23	19,3	210	240	114	606	0,0040	0,0027	0,0024
240/39	87615	197	74	11,5	23	18,7	210	240	138	586	0,0040	0,0027	0,0024
240/56	108839	197	81	11,5	23	17,7	210	240	202	599	0,1233	0,0027	0,0024
300/39	97322	197	70	11,5	23	19,3	210	240	138	748	0,0987	0,0027	0,0024
300/48	107041	197	73	11,5	23	18,7	210	240	171	733	0,1007	0,0027	0,0024
300/66	132900	197	80	11,5	23	17,8	210	240	236	717	0,1030	0,0027	0,0024
300/204	310495	197	112	11,5	23	14,8	210	240	731	740	0,0997	0,0027	0,0024
330/30	91415	197	65	11,5	23	20,2	210	240	104	832	0,0887	0,0027	0,0024
330/43	110311	197	70	11,5	23	19,3	210	240	154	825	0,0895	0,0027	0,0024
400/18	86380	197	60	11,5	23	21,2	210	240	67	946	0,0781	0,0027	0,0024
400/22	95387	197	61	11,5	23	21,1	210	240	79	979	0,0040	0,0027	0,0024
400/51	127267	197	70	11,5	23	19,3	210	240	183	979	0,0040	0,0027	0,0024
400/64	140740	197	74	11,5	23	18,7	210	240	228	969	0,0040	0,0027	0,0024
400/93	183808	197	80	11,5	23	17,8	210	240	334	1009	0,0040	0,0027	0,0024
450/56	140093	197	70	11,5	23	19,3	210	240	202	1078	0,0040	0,0027	0,0024
500/26	114574	197	61	11,5	23	21,1	210	240	95	1247	0,0040	0,0027	0,0024
500/27	114718	197	61	11,5	23	21,1	210	240	95	1195	0,0040	0,0027	0,0024
500/64	158152	197	70	11,5	23	19,3	210	240	228	1217	0,0040	0,0027	0,0024
500/204	343438	197	95	11,5	23	16,1	210	240	731	1232	0,0040	0,0027	0,0024
500/336	509813	197	112	11,5	23	14,8	210	240	1204	1217	0,0040	0,0027	0,0024
550/71	172320	197	70	11,5	23	19,3	210	240	255	1364	0,0040	0,0027	0,0024
600/72	188578	197	69	11,5	23	19,4	210	240	259	1441	0,0040	0,0027	0,0024
650/79	206199	197	69	11,5	23	19,4	210	240	283	1575	0,0040	0,0027	0,0024
700/86	221310	197	69	11,5	23	19,4	210	240	308	1707	0,0040	0,0027	0,0024
750/93	240457	197	69	11,5	23	19,4	210	240	334	1858	0,0040	0,0027	0,0024
800/105	267016	197	70	11,5	23	19,3	210	240	376	2039	0,0040	0,0027	0,0024

Допустимые токовые нагрузки для проводов приведены в таблице:

Номинальное сечение проводов, мм²	Токовая нагрузка, А		Номинальное сечение проводов, мм²	Токовая нагрузка, А
Номинальное сечение проводов, мм²	вне помещений	внутри помещений	Номинальное сечение проводов, мм²	вне помещений	внутри помещений
70/11	265	210	300/204	670	-
70/72	240	235	330/30	730	-
95/16	330	260	330/43	725	-
95/141	310	285	400/18	835	710
120/19	390	313	400/22	830	713
120/27	375	-	400/51	825	705
150/19	450	365	400/64	860	-
150/24	450	365	400/93	855	-
150/34	450	-	450/56	910	740
185/24	520	430	500/26	960	830
185/29	510	425	500/27	960	830
185/43	515	-	500/64	945	815
185/128	505	-	500/204	920	840
205/27	550	433	500/336	905	860
240/32	605	505	550/71	980	825
240/39	610	505	600/72	1050	920
240/56	610	-	650/72	1085	930
300/39	710	600	700/86	1180	1040
300/48	690	585	750/93	1240	1050
300/66	680	-	800/105	1300	1085
