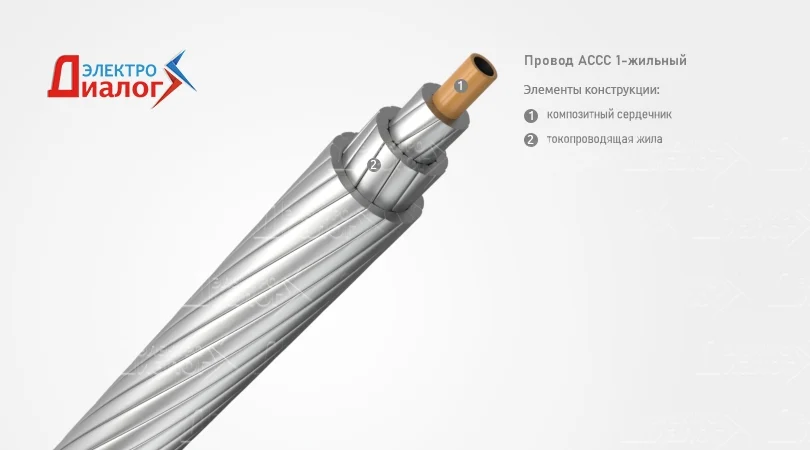

Провод АССС

Токопроводящая часть – состоит из нескольких повивов отожжённых профилированных трапециевидных проволок, изготовленных из термообработанного алюминия по МЭК 60121 (с минимальной проводимостью по МАКО равной 63,0). Алюминиевая проволока трапециевидной формы позволяет сделать внешнюю поверхность провода практически гладкой и уменьшает диаметр провода.
Все профилированные проволоки трапециевидной формы токопроводящей жилы провода должны быть скручены концентрическим повивом. Смежные повивы проволок должны быть скручены в противоположных направлениях. Наружный повив должен иметь правое направление, если при заказе не указано иное. Проволоки каждого повива должны быть наложены равномерно, плотно прилегать друг к другу и к проволокам нижележащего повива.

Сердечник – силовой элемент из композитного материала с высокопрочными карбоновыми нитями является основным компонентом провода. В нём используется гибридный композитный материал с высокопрочными карбоновыми нитями, за счёт особых свойств которого обеспечивается минимальный провис провода при нагреве.

Провода неизолированные компактированные многопроволочные из высокопрочного гибридного композитного сердечника и алюминиевых отожжённых трапециевидных проволок для высоковольтных воздушных линий электропередачи. Провода предназначены для распределения и передачи электрическое энергии в воздушных электрических сетях (ЛЭП), в атмосфере воздуха типов I и II при условии содержания сернистого газа не более 150 мг/м²*сут (1,5 мг/м³) на суше всех макроклиматических районов по ГОСТ 15150 исполнения УХЛ, кроме ТВ и ТС (влажного и сухого тропического климата).

Преимущества проводов АССС™ по сравнению со сталеалюминевыми проводами (АС):

• Провода способны работать при высокой температуре (до +180 °С).
• Композитный сердечник провода АССС™ прочнее стали на 25 %.
• Композитный сердечник провода АССС™ на 60 % легче стального сердечника провода АС, что приводит к существенному снижению веса провода.
• Композитный сердечник провода АССС™ практически не подвержен температурному расширению при нагревании провода, что существенно сокращает стрелы провиса.
• Провод АССС™ пропускает до 2 раз больше тока по сравнению с проводом АС за счёт применения повивав из проволок в виде трапеции и применения отожжённого алюминия.
• Провод АССС™ позволяет снизить тепловые потери на 30-40 % по сравнению с проводом АС аналогичного диаметра.
• Провода АССС™ имеют более 20 стандартных типоразмеров.
• Технология создания провода АССС™ позволяет изготавливать нестандартные провода повышенной прочности (прочнее стали на 50 % и более) для регионов с повышенным гололёдообразованием. Данные провода также успешно применяются на больших переходах через реки, озера, дороги, а также применяются в горных районах с повышенной ветро вой нагрузкой.
• Провода АССС™ могут применяться во всех регионах РФ и СНГ без ограничения.
• Провода АССС™ успешно прошли аттестацию в ОАО «ФСК ЕЭС» и ОАО «Российские сети».
• Провода АССС™ не подвержены коррозии.
• Срок службы проводов АССС™ не менее 50 лет вне зависимости от региона их применения.

Преимущества проводов АССС™ при строительстве новых линии:

• Меньший вес провода, повышенная прочность и неболь шой коэффициент температурного расширения сердечника в зависимости от местности позволяет уве личить расстояние между опорами в среднем на 25-30 %, тем самым сократив их количество.
• Применение более лёгких опор и фундаментов.
• Строительство одной цепи вместо двух.
• Снижение тепловых потерь.

Преимущества проводов АССС™ при реконструкции существующих линии:

• Увеличение пропускной способности линии до 2-х раз путём замены провода АС на АССС™.
• Снижение потерь до 30-40 %.
• Снижение нагрузок на существующие опоры.
• Применение провода АССС™ не требует реконструкции существующих опор и фундаментов.
• Снижение сроков выполнения работ.
• Существенное снижение затрат на строительство.

Применение проводов АССС™:

• Реконструкция линий (ВЛ 35-750 кВ).
• Новое строительство (ВЛ 35-750 кВ).
• Большие переходы.
• Районы с повышенным гололёдообразованием (не требуют системы плавки гололёда).
• Районы с повышенной ветровой нагрузкой.
• Районы с гористой и холмистой местностью.
• Линии в черте населённых пунктов, где требуются небольшие стрелы провиса провода.

Преимущества проводов АССС™ повышенной прочности (ULS версия):

• Подходят для строительства больших переходов (реки, озера, дороги, горная местность).
• Подходят для применения в регионах с повышенным гололёдообразованием без необходимости использовать системы плавки гололёда.
• Подходят для регионов с сильными ветровыми нагрузками.

Тесты проводов АССС™ и композитного сердечника:

• За время разработки и существования продукта на рынке с проводом АССС™ было произведено более 75 типов различных тестов, проведённых на территории завода компании, в независимых лабораториях по контролю качества высоковольтных проводов, в лабораториях электросетевых компаний по всему миру, а также различные полевые испытания. Отчёты о проведениях испытаний, методология и полученные результаты могут быть предоставлены проектным институтам и электро сетевым компаниям по требованию.

Дополнительные сведения: Провод марки ACCC™ общей протяжённостью более 35 000 км эксплуатируется в энергосистемах более 80 стран по всему миру, включая Россию. Мы рады предложить нашим клиентам в РФ и странах СНГ полную линейку проводов марки ACCC™.

• Длительно допустимая температура проводов при эксплуатации не должна превышать +90 °С.
• Срок службы проводов не менее 45 лет.
• Гарантийный срок эксплуатации 4 года с момента ввода проводов в работу.
• Упаковка, маркировка, транспортирование и хранение проводов соответствует указаниям по ГОСТ 18690.
• Провода должны быть намотаны на деревянные барабаны с полной обшивкой или в бухты. Масса провода, намотанного в бухты, должна быть не более 50 кг.
