Провода неизолированные АСПТ: описание, расшифровка, характеристики и аналоги

Фото: Неизолированные провода АСПТ

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений провода АСПТ

токопроводящая жила: сплав алюминия

СП

стальной сердечник, плакированный алюминием

термостойкий

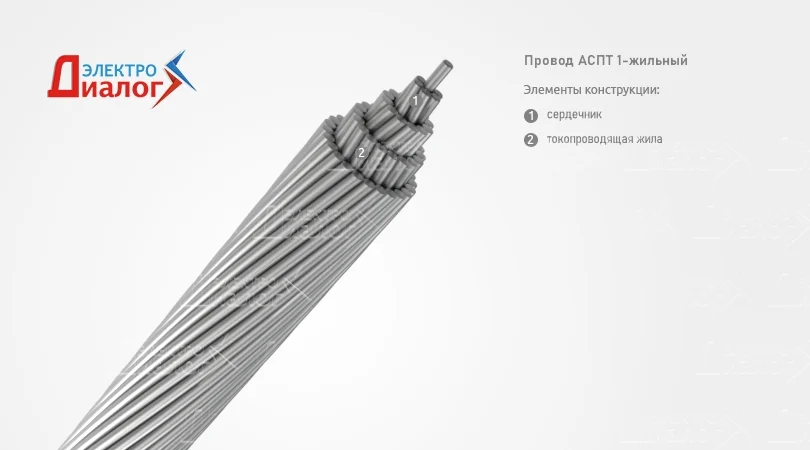

Основные элементы конструкции провода АСПТ

Стальной сердечник – силовой элемент, многопроволочный круглый стальной номинальным сечением от 4,2 до 105 мм², скрученный из 1 или 2 повивов из 1, 7 или 19 стальных проволок нормальной прочности марки ОС или МС по ГОСТ 9850 плакированных алюминием, номинальным диаметром проволоки от 1,85 до 3,40 мм. Скручен правильной скруткой с направлением скрутки соседних повивов в противоположные стороны. Располагается в центре провода.

Примечание: Плакирование – это метод покрытия тонким защитным слоем металла на поверхность другого металла, в данном случае алюминия на стальную проволоку, при этом совершается не горячая сварка металлов за счёт увеличенной сдавливающей силы. Особенностью этого способа заключается во взаимной диффузии молекул металлов без нагрева на глубину до 5 мкм.

Токопроводящая жила – многопроволочная круглая, номинальным сечением от 25 до 1000 мм², скрученная из 1 до 4 повивов из 6, 18, 24, 26, 30, 48, 54, 76 или 96 проволок из термостойкого алюминиевого (алюминий-циркониевого) сплава типа АТ1 по стандарту ГОСТ Р МЭК 62004, номинальным диаметром проволоки от 2,2 до 4,1 мм.

Все проволоки токопроводящей жилы провода должны быть скручены концентрическим повивом. Смежные повивы проволок должны быть скручены в противоположных направлениях. Наружный повив должен иметь правое направление, если при заказе не указано иное. Проволоки каждого повива должны быть наложены равномерно, плотно прилегать друг к другу и к проволокам нижележащего повива.

Номинальное сечение проводов, сечение алюминиевой и стальной плакированной частей, их номинальный диаметр указаны в таблице:

Номинальное сечение проводов, мм²	Сечение, мм²		Диаметр всего провода, мм	Диаметр стального плакированного сердечника, мм
Номинальное сечение проводов, мм²	алюминиевая часть	стальная плакированная часть	Диаметр всего провода, мм	Диаметр стального плакированного сердечника, мм
25/4,2	24,9	4,15	6,9	2,3
35/6,2	36,9	6,15	8,4	2,8
50/8	48,2	8,0	9,6	3,2
70/72	68,4	72,2	15,4	11,0
120/19	117,5	18,8	15,15	5,55
120/27	114,0	26,6	15,4	6,6
150/19	147,6	18,8	16,75	5,55
150/24	148,7	24,2	17,1	6,3
150/34	147,0	34,3	17,5	7,5
185/24	186,9	24,2	18,9	6,3
185/29	181,2	29,0	18,8	6,9
240/32	244,0	31,65	21,6	7,2
240/39	235,8	38,6	21,55	7,95
300/39	301,4	38,6	24,0	8,0
330/30	334,6	29,0	24,8	6,9
330/43	332	43,0	25,2	8,4
400/51	394,0	51,0	27,5	9,15
500/64	490,0	63,5	30,6	10,2
700/86	687,0	86,0	36,2	12,0
800/105	821,0	105,0	39,7	13,25
1000/56	1003,2	56,3	42,4	9,6

Кратность шагов скрутки проводов, должна соответствовать значениям, приведённым в таблице:

Число проволок в проводе, шт.		Кратность шагов скрутки проводов
алюминиевых	стальных	Стальной сердечник								Повивы алюминиевой проволоки (считая от оси провода)
		6-и проволочный		12-и проволочный		18-и проволочный		24-х проволочный		первый		второй		третий		четвёртый
		мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.
6	1	-	-	-	-	-	-	-	-	10	20	-	-	-	-	-	-
18	19	14	28	13	26	-	-	-	-	15	25	-	-	-	-	-	-
24	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
24	37	14	28	13	26	12	25	-	-	15	25	-	-	-	-	-	-
26	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
30	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
30	19	14	28	13	26	-	-	-	-	10	18	10	15	-	-	-	-
42	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
48	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
54	7	14	28	-	-	-	-	-	-	10	18	10	16	10	15	-	-
54	19	14	28	13	26	-	-	-	-	10	18	10	16	10	15	-	-
54	37	14	28	13	26	12	25	-	-	10	18	10	15	-	-	-	-
54	61	14	28	13	26	12	25	11	24	10	18	10	15	-	-	-	-
76	7	14	28	-	-	-	-	-	-	10	18	10	17	10	16	10	15
84	7	14	28	-	-	-	-	-	-	10	18	10	17	10	16	10	15
90	37	14	28	13	26	12	25	-	-	10	18	10	17	10	16	-	-
96	19	14	28	13	26	-	-	-	-	10	18	10	17	10	16	10	15

Примечание: в проводах, имеющих несколько повивов, кратность шага скрутки любого повива не должна быть больше кратности шага скрутки предыдущего повива, считая от оси провода.

Назначение и область применения провода АСПТ

Провода неизолированные компактированные многопроволочные состоящие из термостойкого алюминиевого сплава с сердечником из стальной проволоки, плакированной алюминием, с повышенной рабочей температурой для воздушных линий электропередачи. Провода предназначены для распределения и передачи электрическое энергии в воздушных электрических сетях (ЛЭП), в атмосфере воздуха типов I и II при условии содержания сернистого газа не более 150 мг/м²*сут (1,5 мг/м³) на суше всех макроклиматических районов по ГОСТ 15150 исполнения УХЛ, кроме ТВ и ТС (влажного и сухого тропического климата).

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода АСПТ

Нормативный документ: ТУ 3511-005-63976268-2010.
Длительно допустимая температура проводов при эксплуатации не должна превышать +150 °С.
Срок службы проводов не менее 50 лет.
Гарантийный срок эксплуатации 4 года с момента ввода проводов в работу.
Упаковка, маркировка, транспортирование и хранение проводов соответствует указаниям по ГОСТ 18690.
Провода должны быть намотаны на деревянные барабаны с полной обшивкой или в бухты. Масса провода, намотанного в бухты, должна быть не более 50 кг.

Технические параметры для проводов приведены в таблице:

Номинальное сечение проводов, мм²	Электрическое сопротивление постоянному току 1 км провода при +20 °С, Ом, не более	Разрывное усилие проводов, Н, не менее	Номинальное сечение проводов, мм²	Электрическое сопротивление постоянному току 1 км провода при +20 °С, Ом, не более	Разрывное усилие проводов, Н, не менее
25/4,2	1,09900	890	240/32	0,11480	77522
35/6,2	0,74400	1320	240/39	0,11760	84506
50/8	0,56900	1720	300/39	0,09304	94213
70/72	0,31430	98200	330/30	0,08490	89081
120/19	0,23620	42457	330/43	0,08480	106789
120/27	0,23810	51186	400/51	0,07124	125180
150/19	0,19000	47098	500/64	0,05740	154262
150/24	0,18030	53752	700/86	0,04099	214444
150/34	0,18460	66003	800/105	0,03431	257215
185/24	0,15000	59352	1000/56	0,02871	226995
185/29	0,15320	64218	-	-	-

Допустимые токовые нагрузки для проводов приведены в таблице:

Номинальное сечение проводов, мм²	Токовая нагрузка, А		Номинальное сечение проводов, мм²	Токовая нагрузка, А
Номинальное сечение проводов, мм²	вне помещений	внутри помещений	Номинальное сечение проводов, мм²	вне помещений	внутри помещений
25/4,2	142	109	240/32	605	505
35/6,2	175	135	240/39	610	505
50/8	210	165	300/39	710	600
70/72	260	220	330/30	730	-
120/19	390	313	330/43	720	-
120/27	375	-	400/51	825	705
150/19	450	365	500/64	945	815
150/24	450	365	700/86	1180	1040
150/34	450	-	800/105	1309	1150
185/24	520	430	1000/56	1610	1400
185/29	510	425	-	-	-
