Провода сталеалюминиевые АСКП неизолированные: описание, расшифровка, характеристики и аналоги

Фото: Сталеалюминиевые провода АСКП

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений провода АСКП

токопроводящая жила: алюминиевая

стальной сердечник

КП

тип заполнения

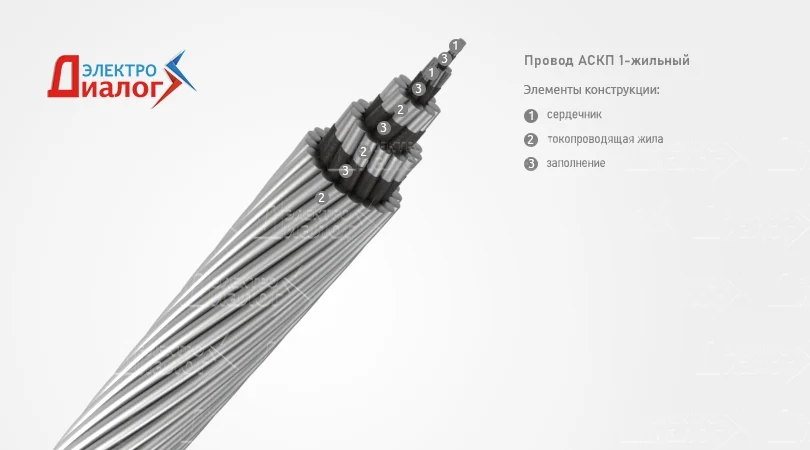

Основные элементы конструкции провода АСКП

Стальной сердечник – силовой элемент, многопроволочный круглый стальной номинальным сечением от 1,8 до 336 мм², скрученный из 1-4 повивов из 1, 7, 19, 37 или 61 стальных проволок нормальной прочности марки ОС или МС по ГОСТ 9850 1-й группы цинкового покрытия, номинальным диаметром проволоки от 1,50 до 4,61 мм. Скручен правильной скруткой с направлением скрутки соседних повивов в противоположные стороны. Располагается в центре провода.

Покрытие сердечника (заполнение) – межпроволочное пространство всего провода, за исключением наружной поверхности, заполнено нейтральной смазкой повышенной нагревостойкости марок ЗЭС.

Токопроводящая жила – многопроволочная круглая алюминиевая номинальным сечением от 10 до 1000 мм², скрученная из 1-4 повивов из 6, 18, 24, 26, 30, 42, 45, 48, 54, 72, 76, 84, 90 или 96 алюминиевых проволок, номинальным диаметром проволоки от 1,50 до 4,70 мм.

Все проволоки токопроводящей жилы провода должны быть скручены концентрическим повивом. Смежные повивы проволок должны быть скручены в противоположных направлениях. Наружный повив должен иметь правое направление, если при заказе не указано иное. Проволоки каждого повива должны быть наложены равномерно, плотно прилегать друг к другу и к проволокам нижележащего повива.

Пояснение: В маркировке сечения проводов марки АСКП приводятся: в числителе — номинальное сечение алюминиевой части проволок; в знаменателе — номинальное сечение стального сердечника.

Номинальное сечение проводов, число проволок в проводе, их номинальный диаметр, число повивов, указаны в таблице:

Номинальное сечение проводов, мм²	Алюминиевая часть провода		Стальной сердечник		Число повивов, шт.		Отношение сечения алюминиевой части провода к сечению стального сердечника
Номинальное сечение проводов, мм²	число проволок, шт.	номинальный диаметр проволок, мм	число проволок, шт.	номинальный диаметр проволок, мм	алюминиевых проволок	стальных проволок
16/2,7	6	1,85	1	1,85	1	-	6,00
25/4,2	6	2,30	1	2,30	1	-	6,00
35/6,2	6	2,80	1	2,80	1	-	6,00
40/6,7	6	2,91	1	2,91	1	-	6,00
50/8,0	6	3,20	1	3,20	1	-	6,00
63/10,5	6	3,66	1	3,66	1	-	6,00
70/11	6	3,80	1	3,80	1	-	6,00
95/16	6	4,50	1	4,50	1	-	6,00
100/16,7	6	4,61	1	4,61	1	-	6,00
120/19	26	2,40	7	1,85	2	1	6,25
120/27	30	2,20	7	2,20	2	1	4,29
125/6,9	18	2,97	1	2,97	2	-	18,11
125/20,4	26	2,47	7	1,92	2	1	-
150/19	24	2,80	7	1,85	2	1	7,85
150/24	26	2,70	7	2,10	2	1	6,14
150/34	30	2,50	7	2,50	2	1	4,29
160/8,9	18	3,36	1	3,36	2	-	-
160/26,1	26	2,80	7	2,18	2	1	-
185/24	24	3,15	7	2,10	2	1	7,71
185/29	26	2,98	7	2,30	2	1	6,24
185/43	30	2,80	7	2,80	2	1	4,29
200/11,1	18	3,76	1	3,76	2	-	-
200/32,6	26	3,13	7	2,43	2	1	-
205/27	24	3,30	7	2,20	2	1	7,71
240/32	24	3,60	7	2,40	2	1	7,71
240/39	26	3,40	7	2,65	2	1	6,11
240/56	30	3,20	7	3,20	2	1	4,29
300/39	24	4,00	7	2,65	2	1	7,81
300/48	26	3,80	7	2,95	2	1	6,16
315/21,8	45	2,99	7	1,99	3	1	-
330/30	48	2,98	7	2,30	3	1	11,55
330/43	54	2,80	7	2,80	3	1	7,71
400/18	42	3,40	7	1,85	3	1	20,27
400/27,7	45	3,36	7	2,24	3	1	-
400/51	54	3,05	7	3,05	3	1	7,71
400/64	26	4,37	7	3,40	2	1	6,14
450/31,1	45	3,57	7	2,38	3	1	-
450/56	54	3,20	7	3,20	3	1	7,71
450/58,3	54	3,26	7	3,26	3	1	-
500/26	42	3,90	7	2,20	3	1	18,86
500/34,6	45	3,76	7	2,51	3	1	-
500/64	54	3,40	7	3,40	3	1	7,71
550/71	54	3,60	7	3,60	3	1	7,71
560/38,7	45	3,98	7	2,65	3	1	-
630/43,6	45	4,22	7	2,81	3	1	-
710/49,1	45	4,48	7	2,99	3	1	-

Кратность шагов скрутки проводов, должна соответствовать значениям, приведённым в таблице:

Число проволок в проводе, шт.		Кратность шагов скрутки проводов
алюминиевых	стальных	Стальной сердечник								Повивы алюминиевой проволоки (считая от оси провода)
		6-и проволочный		12-и проволочный		18-и проволочный		24-х проволочный		первый		второй		третий		четвёртый
		мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.
6	1	-	-	-	-	-	-	-	-	10	20	-	-	-	-	-	-
18	19	14	28	13	26	-	-	-	-	15	25	-	-	-	-	-	-
24	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
24	37	14	28	13	26	12	25	-	-	15	25	-	-	-	-	-	-
26	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
30	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
30	19	14	28	13	26	-	-	-	-	10	18	10	15	-	-	-	-
42	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
48	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
54	7	14	28	-	-	-	-	-	-	10	18	10	16	10	15	-	-
54	19	14	28	13	26	-	-	-	-	10	18	10	16	10	15	-	-
54	37	14	28	13	26	12	25	-	-	10	18	10	15	-	-	-	-
54	61	14	28	13	26	12	25	11	24	10	18	10	15	-	-	-	-
76	7	14	28	-	-	-	-	-	-	10	18	10	17	10	16	10	15
84	7	14	28	-	-	-	-	-	-	10	18	10	17	10	16	10	15
90	37	14	28	13	26	12	25	-	-	10	18	10	17	10	16	-	-
96	19	14	28	13	26	-	-	-	-	10	18	10	17	10	16	10	15

Примечание: в проводах, имеющих несколько повивов, кратность шага скрутки любого повива не должна быть больше кратности шага скрутки предыдущего повива, считая от оси провода.

Назначение и область применения провода АСКП

Провода неизолированные многопроволочные сталеалюминиевые (состоящие из скрученного стального сердечника и алюминиевых проволок заполненные нейтральной смазкой повышенной нагревостойкости) для воздушных линий электропередачи. Провода предназначены для распределения и передачи электрическое энергии в воздушных электрических сетях (ЛЭП), на побережьях морей, солёных озёр, в промышленных районах и районах засолонённых песков, а также в прилегающих к ним районах с атмосферой воздуха типов II и III на суше и море всех макроклиматических районов по ГОСТ 15150 исполнения УХЛ.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода АСКП

Основной нормативно-технический документ (НТД): ГОСТ 839-80.
Код ОКП: 35 1151.
Код ОКПД 2: 27.32.14.120 (Провода для воздушных линий электропередач).
Длительно допустимая температура проводов при эксплуатации не должна превышать +90 °С.
Минимальный радиус изгиба: не регламентируется.
Строительная длина, не менее: 1 000-4 000 метров (в зависимости от сечения). Маломеры в партии не более 5 % кусками от 250 до 500 метров.
Срок службы проводов не менее 25 лет.
Гарантийный срок эксплуатации 4 года (с момента ввода проводов в работу).
Упаковка, маркировка, транспортирование и хранение проводов соответствует указаниям по ГОСТ 18690.
Провода должны быть намотаны на деревянные барабаны с полной обшивкой или в бухты. Масса провода, намотанного в бухты, должна быть не более 50 кг.

Технические параметры для проводов приведены в таблице:

Номинальное сечение проводов, мм²	Электрическое сопротивление постоянному току 1 км провода при +20 °С, Ом, не более	Разрывное усилие проводов, Н, не менее	Строительная длина, не менее, м	Номинальное сечение проводов, мм²	Электрическое сопротивление постоянному току 1 км провода при +20 °С, Ом, не более	Разрывное усилие проводов, Н, не менее	Строительная длина, не менее, м
16/2,7	1,7818	6220	3000	205/27	0,1407	63740	2000
25/4,2	1,1521	9296	3000	240/32	0,1182	75050	2000
35/6,2	0,7774	13524	3000	240/39	0,1222	80895	2000
40/6,7	0,7172	14400	3000	240/56	0,1197	98253	2000
50/8	0,5951	17112	3000	300/39	0,0958	90574	2000
63/10,5	0,4553	21630	2000	300/48	0,0978	100623	2000
70/11	0,4218	24130	2000	315/21,8	0,0917	79030	2000
95/16	0,3007	33369	1500	330/30	0,0861	88848	2000
100/16,7	0,2868	34333	1500	330/43	0,0869	103784	2000
120/19	0,2440	41521	2000	400/18	0,0758	85600	1500
120/27	0,2531	49465	2000	400/27,7	0,0722	98356	1500
125/6,9	0,2304	29167	2000	400/51	0,0733	120481	1500
125/20,4	0,2308	45694	2000	400/64	0,0741	129183	1500
150/19	0,2046	46307	2000	450/31,1	0,0646	107467	1500
150/24	0,2039	52279	2000	450/56	0,0666	131370	1500
150/34	0,2061	62643	2000	450/58,3	0,0642	138417	1500
160/8,9	0,1800	36178	2000	500/26	0,0575	112548	1500
160/26,1	0,1803	57689	2000	500/34,6	0,0577	119407	1500
185/24	0,1540	58075	2000	500/64	0,0588	148257	1500
185/29	0,1591	62055	2000	550/71	0,0526	166164	1200
185/43	0,1559	77767	2000	560/38,7	0,0515	133736	1200
200/11,1	0,1440	44222	2000	630/43,6	0,0458	150453	1000
200/32,6	0,1442	70134	2000	710/49,1	0,0406	169559	1000

Допустимые токовые нагрузки для проводов приведены в таблице:

Номинальное сечение проводов, мм²	Токовая нагрузка, А		Номинальное сечение проводов, мм²	Токовая нагрузка, А
Номинальное сечение проводов, мм²	вне помещений	внутри помещений	Номинальное сечение проводов, мм²	вне помещений	внутри помещений
10/1,8	84	53	240/32	605	505
16/2,7	111	79	240/39	610	505
25/4,2	142	109	240/56	610	-
35/6,2	175	135	300/39	710	600
50/8	210	165	300/48	690	585
70/11	265	210	300/66	680	-
95/16	330	260	330/27	730	-
120/19	390	313	400/22	830	713
120/27	375	-	400/51	825	705
150/19	450	365	400/64	860	-
150/24	450	365	500/27	960	830
150/34	450	-	500/64	945	815
185/24	520	430	600/75	1050	920
185/29	510	425	700/86	1180	1040
185/43	515	-	-	-	-

Ближайшие аналоги (замены)* провода АСКП (1)
