Провода сталеалюминиевые АС неизолированные: описание, расшифровка, характеристики и аналоги

Фото: Сталеалюминиевые провода АС

Наличие

Расшифровка аббревиатур и сокращений провода АС

токопроводящая жила: алюминиевая

стальной сердечник

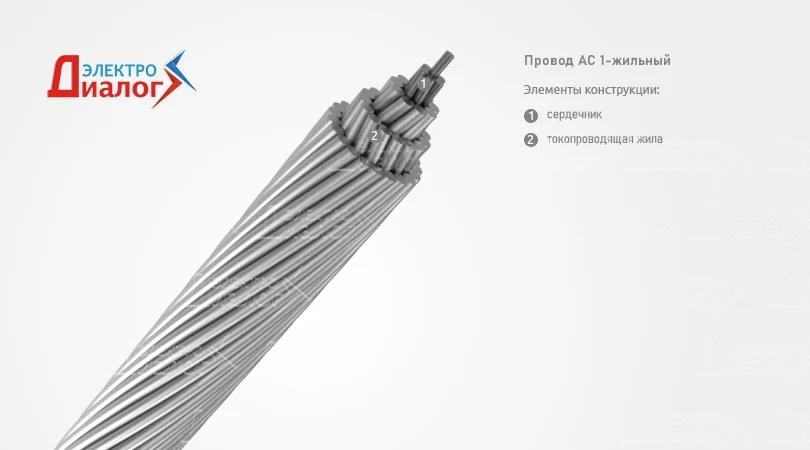

Основные элементы конструкции провода АС

Стальной сердечник – силовой элемент, многопроволочный круглый стальной номинальным сечением от 1,8 до 336 мм², скрученный из 1, 7, 19, 37 или 61 стальных (оцинкованных) проволок нормальной прочности марки ОС или МС по ГОСТ 9850 1-й группы цинкового покрытия, с числом повивов от 1 до 4, номинальным диаметром проволоки от 1,50 до 4,61 мм. Скручен правильной скруткой с направлением скрутки соседних повивов в противоположные стороны. Располагается в центре провода.

Токопроводящая жила – многопроволочная круглая алюминиевая номинальным сечением от 10 до 1250 мм², скрученная из 6, 18, 24, 26, 30, 42, 45, 48, 54, 72, 76, 84, 90 или 96 алюминиевых проволок, с числом повивов от 1 до 4, номинальным диаметром проволоки от 1,50 до 4,70 мм. Все проволоки токопроводящей части провода должны быть скручены концентрическим повивом. Смежные повивы проволок должны быть скручены в противоположных направлениях. Наружный повив должен иметь правое направление, если при заказе не указано иное. Проволоки каждого повива должны быть наложены равномерно, плотно прилегать друг к другу и к проволокам нижележащего повива.

Пояснение: В маркировке сечения проводов марки АС приводятся: в числителе — номинальное сечение алюминиевой части проволок; в знаменателе — номинальное сечение стального сердечника.

Номинальное сечение проводов, число проволок в проводе, их номинальный диаметр, число повивов, указаны в таблице:

Номинальное сечение проводов, мм²	Алюминиевая часть провода		Стальной сердечник		Число повивов, шт.		Отношение сечения алюминиевой части провода к сечению стального сердечника
Номинальное сечение проводов, мм²	число проволок, шт.	номинальный диаметр проволок, мм	число проволок, шт.	номинальный диаметр проволок, мм	алюминиевых проволок	стальных проволок
16/2,7	6	1,85	1	1,85	1	-	6,00
25/4,2	6	2,30	1	2,30	1	-	6,00
35/6,2	6	2,80	1	2,80	1	-	6,00
40/6,7	6	2,91	1	2,91	1	-	6,00
50/8,0	6	3,20	1	3,20	1	-	6,00
63/10,5	6	3,66	1	3,66	1	-	6,00
70/11	6	3,80	1	3,80	1	-	6,00
95/16	6	4,50	1	4,50	1	-	6,00
100/16,7	6	4,61	1	4,61	1	-	6,00
120/19	26	2,40	7	1,85	2	1	6,25
120/27	30	2,20	7	2,20	2	1	4,29
125/6,9	18	2,97	1	2,97	2	-	18,11
125/20,4	26	2,47	7	1,92	2	1	-
150/19	24	2,80	7	1,85	2	1	7,85
150/24	26	2,70	7	2,10	2	1	6,14
150/34	30	2,50	7	2,50	2	1	4,29
160/8,9	18	3,36	1	3,36	2	-	-
160/26,1	26	2,80	7	2,18	2	1	-
185/24	24	3,15	7	2,10	2	1	7,71
185/29	26	2,98	7	2,30	2	1	6,24
185/43	30	2,80	7	2,80	2	1	4,29
200/11,1	18	3,76	1	3,76	2	-	-
200/32,6	26	3,13	7	2,43	2	1	-
205/27	24	3,30	7	2,20	2	1	7,71
240/32	24	3,60	7	2,40	2	1	7,71
240/39	26	3,40	7	2,65	2	1	6,11
240/56	30	3,20	7	3,20	2	1	4,29
300/39	24	4,00	7	2,65	2	1	7,81
300/48	26	3,80	7	2,95	2	1	6,16
315/21,8	45	2,99	7	1,99	3	1	-
330/30	48	2,98	7	2,30	3	1	11,55
330/43	54	2,80	7	2,80	3	1	7,71
400/18	42	3,40	7	1,85	3	1	20,27
400/27,7	45	3,36	7	2,24	3	1	-
400/51	54	3,05	7	3,05	3	1	7,71
400/64	26	4,37	7	3,40	2	1	6,14
450/31,1	45	3,57	7	2,38	3	1	-
450/56	54	3,20	7	3,20	3	1	7,71
450/58,3	54	3,26	7	3,26	3	1	-
500/26	42	3,90	7	2,20	3	1	18,86
500/34,6	45	3,76	7	2,51	3	1	-
500/64	54	3,40	7	3,40	3	1	7,71
550/71	54	3,60	7	3,60	3	1	7,71
560/38,7	45	3,98	7	2,65	3	1	-
630/43,6	45	4,22	7	2,81	3	1	-
710/49,1	45	4,48	7	2,99	3	1	-

Кратность шагов скрутки проводов, должна соответствовать значениям, приведённым в таблице:

Число проволок в проводе, шт.		Кратность шагов скрутки проводов
алюминиевых	стальных	Стальной сердечник								Повивы алюминиевой проволоки (считая от оси провода)
		6-и проволочный		12-и проволочный		18-и проволочный		24-х проволочный		первый		второй		третий		четвёртый
		мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.
6	1	-	-	-	-	-	-	-	-	10	20	-	-	-	-	-	-
18	19	14	28	13	26	-	-	-	-	15	25	-	-	-	-	-	-
24	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
24	37	14	28	13	26	12	25	-	-	15	25	-	-	-	-	-	-
26	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
30	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
30	19	14	28	13	26	-	-	-	-	10	18	10	15	-	-	-	-
42	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
48	7	14	28	-	-	-	-	-	-	10	18	10	15	-	-	-	-
54	7	14	28	-	-	-	-	-	-	10	18	10	16	10	15	-	-
54	19	14	28	13	26	-	-	-	-	10	18	10	16	10	15	-	-
54	37	14	28	13	26	12	25	-	-	10	18	10	15	-	-	-	-
54	61	14	28	13	26	12	25	11	24	10	18	10	15	-	-	-	-
76	7	14	28	-	-	-	-	-	-	10	18	10	17	10	16	10	15
84	7	14	28	-	-	-	-	-	-	10	18	10	17	10	16	10	15
90	37	14	28	13	26	12	25	-	-	10	18	10	17	10	16	-	-
96	19	14	28	13	26	-	-	-	-	10	18	10	17	10	16	10	15

Примечание: в проводах, имеющих несколько повивов, кратность шага скрутки любого повива не должна быть больше кратности шага скрутки предыдущего повива, считая от оси провода.

Назначение и область применения провода АС

Провода неизолированные многопроволочные сталеалюминиевые (состоящие из скрученного стального сердечника и алюминиевых проволок) для воздушных линий электропередачи. Провода предназначены для распределения и передачи электрическое энергии в воздушных электрических сетях (ЛЭП), в атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более 150 мг/м²*сут (1,5 мг/м³) и хлористых солей не более 200 мг/м²*сут на суше всех макроклиматических районов по ГОСТ 15150 исполнения УХЛ, кроме ТВ и ТС (влажного и сухого тропического климата).

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода АС

Основной нормативно-технический документ (НТД): ГОСТ 839-80.
Код ОКП: 35 1151.
Код ОКПД 2: 27.32.14.120 (Провода для воздушных линий электропередач).
Длительно допустимая температура проводов при эксплуатации не должна превышать +90 °С.
Срок службы проводов, не менее: 45 лет.
Гарантийный срок эксплуатации 4 года с момента ввода проводов в эксплуатацию, при соблюдении условий эксплуатации, транспортировки и хранения.
Упаковка, маркировка, транспортирование и хранение проводов соответствует указаниям по ГОСТ 18690-2012 «Кабели, провода, шнуры и кабельная арматура».
Провода должны быть намотаны на деревянные барабаны с полной обшивкой или в бухты. Масса провода, намотанного в бухты, должна быть не более 50 кг.

Технические параметры для проводов приведены в таблице:

Номинальное сечение проводов, мм²	Электрическое сопротивление постоянному току 1 км провода при +20 °С, Ом, не более	Разрывное усилие проводов, Н, не менее	Строительная длина, не менее, м	Номинальное сечение проводов, мм²	Электрическое сопротивление постоянному току 1 км провода при +20 °С, Ом, не более	Разрывное усилие проводов, Н, не менее	Строительная длина, не менее, м
16/2,7	1,7818	6220	3000	205/27	0,1407	63740	2000
25/4,2	1,1521	9296	3000	240/32	0,1182	75050	2000
35/6,2	0,7774	13524	3000	240/39	0,1222	80895	2000
40/6,7	0,7172	14400	3000	240/56	0,1197	98253	2000
50/8	0,5951	17112	3000	300/39	0,0958	90574	2000
63/10,5	0,4553	21630	2000	300/48	0,0978	100623	2000
70/11	0,4218	24130	2000	315/21,8	0,0917	79030	2000
95/16	0,3007	33369	1500	330/30	0,0861	88848	2000
100/16,7	0,2868	34333	1500	330/43	0,0869	103784	2000
120/19	0,2440	41521	2000	400/18	0,0758	85600	1500
120/27	0,2531	49465	2000	400/27,7	0,0722	98356	1500
125/6,9	0,2304	29167	2000	400/51	0,0733	120481	1500
125/20,4	0,2308	45694	2000	400/64	0,0741	129183	1500
150/19	0,2046	46307	2000	450/31,1	0,0646	107467	1500
150/24	0,2039	52279	2000	450/56	0,0666	131370	1500
150/34	0,2061	62643	2000	450/58,3	0,0642	138417	1500
160/8,9	0,1800	36178	2000	500/26	0,0575	112548	1500
160/26,1	0,1803	57689	2000	500/34,6	0,0577	119407	1500
185/24	0,1540	58075	2000	500/64	0,0588	148257	1500
185/29	0,1591	62055	2000	550/71	0,0526	166164	1200
185/43	0,1559	77767	2000	560/38,7	0,0515	133736	1200
200/11,1	0,1440	44222	2000	630/43,6	0,0458	150453	1000
200/32,6	0,1442	70134	2000	710/49,1	0,0406	169559	1000

Допустимые токовые нагрузки для проводов приведены в таблице:

Номинальное сечение проводов, мм²	Токовая нагрузка, А		Номинальное сечение проводов, мм²	Токовая нагрузка, А
Номинальное сечение проводов, мм²	вне помещений	внутри помещений	Номинальное сечение проводов, мм²	вне помещений	внутри помещений
10/1,8	84	53	240/32	605	505
16/2,7	111	79	240/39	610	505
25/4,2	142	109	240/56	610	-
35/6,2	175	135	300/39	710	600
50/8	210	165	300/48	690	585
70/11	265	210	300/66	680	-
95/16	330	260	330/27	730	-
120/19	390	313	400/22	830	713
120/27	375	-	400/51	825	705
150/19	450	365	400/64	860	-
150/24	450	365	500/27	960	830
150/34	450	-	500/64	945	815
185/24	520	430	600/75	1050	920
185/29	510	425	700/86	1180	1040
185/43	515	-	-	-	-
