Провода автомобильные АМГЛ плетёные гибкие лужёные: описание, расшифровка, характеристики и аналоги

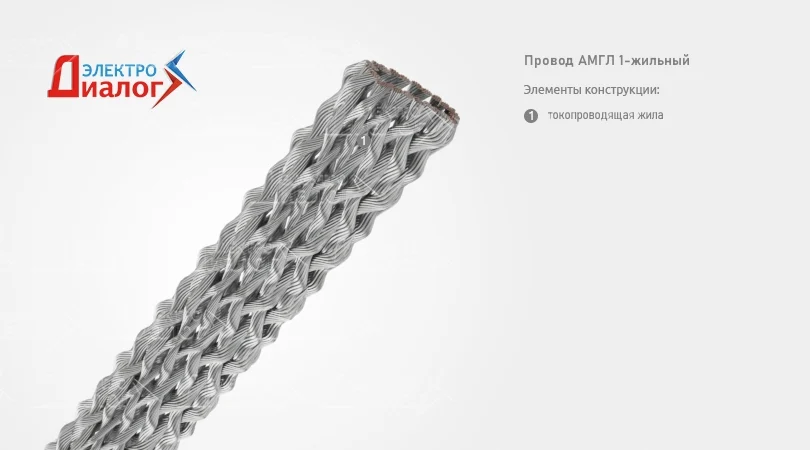

Фото: Провода плетёные автомобильные АМГЛ

Наличие

Быстрый заказ

Расшифровка аббревиатур и сокращений провода АМГЛ

назначение кабельного изделия: автомобильный

токопроводящая жила: медная

конструктивное исполнение жил(ы): гибкая, многопроволочная, плетёная

лужёный

Основные элементы конструкции провода АМГЛ

Токопроводящая жила – одножильная многопроволочная плетённая медная лужёная сплавом ПОС-61 (с содержанием олова не менее 40 %) номинальным сечением от 0,2 до 70 мм², скрученные стренгами и провальцованные в плоский провод или скрученные прядями из 24, 192, 312, 320, 480, 504, 696, 792 или 960 проволок номинальным диаметром от 0,10 до 0,30 мм.

Соответствует 4 классу гибкости по ГОСТ 22483.
Провода сплетаются из стренг и затем провальцовываются.
Примечание: по требованию заказчика допускается провод не вальцевать.

Стренги – скручены из проволок правильной пучковой скруткой, с шагом не более 30 диаметров по скрутке.

Номинальное сечение проводов, количество стренг, номинальный диаметр проволок указаны в таблице:

Номинальное сечение проводов, мм²	Номинальный диаметр проволок в стренге, мм	Количество стренг, шт.
0,2	24х0,10	-
1,5	192х0,10	24
10	312х0,20 или 320х0,20	24х30 или 32х10
16	504х0,20	24
25	0,20	24
35	480х0,30	24х12 или 32х15
50	696х0,30	24х29
70	960х0,30	24х40

Назначение и область применения провода АМГЛ

Провода автомобильные плетёные гибкие медные лужёные неизолированные в виде плоской ленты предназначены для соединения электрического оборудования к корпусу автомобилей и тракторов, изготавливаемые для внутреннего рынка и для поставки на экспорт в качестве комплектующего изделия. Используются, как провода заземления или массовые провода (провода массы «косичка») для подключения электрооборудования транспортного средства.

Указания по эксплуатации, гарантии изготовителя, основные характеристики и свойства провода АМГЛ

Нормативный документ: ТУ 16-505.398-76.
Код ОКП: 35 1715 1700.
Вид климатического исполнения В по ГОСТ 15150.
Диапазон температур эксплуатации:

от -40 до +40 °С (для сечений до 1,5 мм²);
от -60 до +140 °С (для остальных сечений).

Стойки к воздействию повышенной относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С.
Радиус изгиба проводов при монтаже должен быть не менее двукратной толщины провода.
Строительная длина проводов не менее 50 м.
Срок службы проводов не менее 5 лет.

Электрическое сопротивление проводов приведено в таблице:

Номинальное сечение проводов, мм²	Номинальные наружные размеры (ширина х толщина), мм	Расчётная масса, кг/км	Электрическое сопротивление 1 км провода, Ом, не более
0,2	-	2	104,4
1,5	4,2х0,9	15	13,12
10	10х2,0	95	2,04
16	15х2,5	155	1,26
25	18х2,5	240	0,81
35	24х2,4	334	0,59
50	28х3,7	487	0,4
70	32х4,2	654	0,28
