В процессе разработки наши кабели и провода проходят всесторонние испытания каждого изделия в собственных лабораториях. В первой части серии материалов мы расскажем об испытаниях на кручение.
Кабели и провода, используемые в промышленных роботах и других подвижных частях оборудования, часто должны выдерживать экстремальные крутильные нагрузки. Эти повторяющиеся движения создают значительную нагрузку на материал. При этом пользователи ожидают безупречной и надежной работы на протяжении всего срока службы изделий, что позволяет предотвратить сбои, отказы и риски для безопасности.

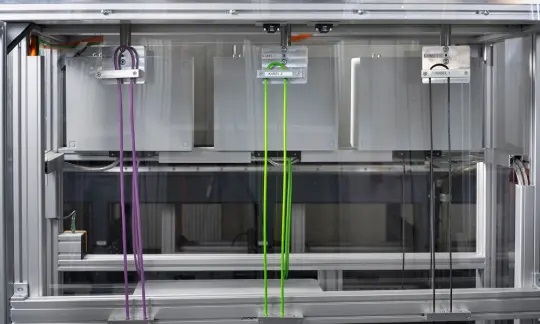

Именно поэтому в компании HELUKABEL мы моделируем интенсивные и непрерывные крутильные нагрузки в реалистичных условиях на современном испытательном стенде в Виндсбахе (Франкония). Для этого мы используем различное оборудование. У некоторых наших клиентов, например, в автомобильной промышленности, есть очень строгие требования к проведению испытаний на кручение. Наши кабели и провода выдерживают:
- скорость до 1000°/с;
- ускорение до 2000°/с²;
- углы кручения до 720°.
Это гарантирует, что каждый продукт неизменно соответствует высоким стандартам наших клиентов. Вы получаете безупречное качество, которое ожидаете от ведущего поставщика кабелей, проводов и аксессуаров с более чем 40-летним опытом.
Что такое кручение?
Кручение возникает, когда кабель скручивается вдоль своей продольной оси под действием силы. Это особенно распространено в:
- робототехнике;
- машиностроении и производстве оборудования;
- контурах ветряных турбин.
Возникающий крутящий момент заставляет кабель деформироваться — подобно выжиманию мокрого полотенца. Кабель растягивается в одних местах и сжимается в других, причем это происходит циклично. Напряжение кручения линейно возрастает от центра кабеля к поверхности оболочки. Таким образом, основная деформация происходит снаружи, где напряжение максимально. Для обеспечения устойчивости кабелей и проводов к скручиванию требуется специальная конструкция и тщательный подбор материалов.
Вопросы эксперту
Фото: Гюнтер Майер — руководитель центра динамических испытаний на заводе HELUKABEL в Виндсбахе
— Господин Мейер, как кручение влияет на кабель в долгосрочной перспективе?
— Постоянное напряжение кручения значительно ускоряет старение кабелей и проводов. Например, внешняя оболочка изнашивается гораздо быстрее, хотя этот эффект более выражен в недорогих резиновых кабелях, чем в изделиях из качественных материалов, таких как модифицированный ПВХ или полиуретан. На медные жилы внутри кабеля также действуют различные силы, что со временем может привести к их обрыву. Ещё одним критическим моментом являются места крепления кабеля: простые наконечники не способны эффективно передавать крутящий момент и подвергаются высоким сдвиговым усилиям. Эти силы действуют параллельно друг другу в противоположных направлениях и могут даже привести к обрыву кабеля.
— Если для улучшения электромагнитной совместимости (ЭМС) требуются экранированные роботизированные кабели, разработчики используют специальное экранирование, известное как D-экран. В чём разница между C-экраном и D-экраном?
— С-образный экран представляет собой оплетку из нескольких смежных медных проволок. Это наиболее распространённый тип экранирования в кабельной промышленности, используемый, в частности, в буксируемых цепях. С-образный экран хорошо подходит для применения в условиях изгибающих нагрузок, но не кручения, поскольку оплетка с трудом возвращается в исходное состояние при скручивании вокруг продольной оси. Именно поэтому для кабелей, устойчивых к скручиванию, мы используем так называемый скручивающий экран, или D-образный экран. Этот тип медного экрана особенно гибок, поскольку не требует перекрещивающихся проволочных элементов. Это способствует лучшему рассеиванию крутящих моментов, позволяя скручивать кабель вокруг продольной оси без повреждений.
